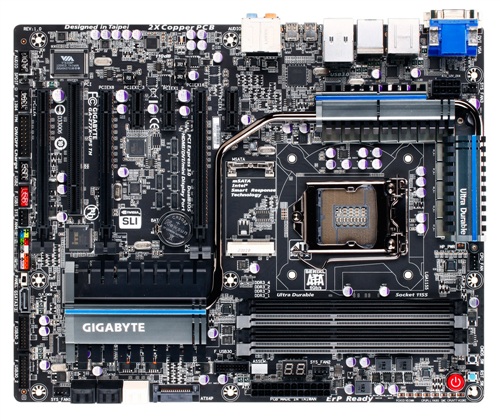

GIGABYTE GA-Z77X-UP5 TH (rev. 1.0)

Компания Gigabyte выпустила топовую ATX системную плату GA-Z77X-UP5 TH с двумя портами Thunderbolt и рекомендованную для устройств Blackmagic Design с интерфейсом USB 3.0.
Компания GIGABYTE представляет первые в мире сертифицированные системные платы, оснащенные двумя портам интерфейса Thunderbolt. Изделия GIGABYTE с высокоскоростным интерфейсом Thunderbolt поддерживают одновременное подключение к ПК до 12 внешних устройств и до 3 мониторов, при этом процедура передачи массива данных емкостью 1 Тбайт данных займет всего пять минут, что позволяет позиционировать Thunderbolt как самый скоростной интерфейс для настольных ПК.
GIGABYTE в тесном сотрудничестве с компанией Microsoft (лаборатория по сертификации аппаратного и программного обеспечения Microsoft WHQL) работает над совместимостью системных плат GIGABYTE с готовящейся к выходу ОС Windows 8. Вы можете быть абсолютно уверены в том, что изделия GIGABYTE полностью совместимы на уровне BIOS и драйверов с Windows 8 и способны в полной мере реализовать потрясающие возможности новой операционной системы.
Системные платы GIGABYTE - оптимальное решение для проектирования идеальной платформы, которой предстоит работать под управлением ОС Windows 8. Совсем скоро пользователи настольных ПК смогут оценить в полной мере преимущества, которые выгодно отличают новую ОС: прежде всего это дружественный интерфейс, интуитивно понятная навигация, встроенная поддержка сенсорных экранов, выполнение команд с помощью жестов, усовершенствованная функция управления приложениями, а также обновленные политики безопасности для защиты конфиденциальных данных.
Ключевые особенности Windows 8: новый пользовательский интерфейс Windows 8, повышенная производительность и минимальное время отклика, расширенная поддержка мульти-мониторных конфигураций, ускоренная загрузка ОС.
В рамках концепции 333 Onboard Acceleration системные платы GIGABYTE 7-серии оснащены скоростными интерфейсами для передачи данных, включая SuperSpeed USB 3.0, SATA Revision 3.0 (6 Гбит/с) и функцией 3x USB Power Boost для гарантированно стабильного функционирования энергоемких внешних USB-устройств.
Фирменная технология GIGABYTE On/Off Charge дает возможность заряжать ваш iPhone, iPad и iPod Touch даже в тот момент, когда ПК, к которому они подключены находится в состоянии ожидания или выключен (программное отключение). Логичное развитие концепции GIGABYTE 3x USB PowerBoost - функция On/Off Charge предполагает зарядку подключенных к USB-портам внешних устройств большим током (по сравнению с типовыми решениями). Это позволяет существенно сократить время зарядки, и завершить процедуру даже быстрее, чем от штатного зарядного устройства.
Благодаря эксклюзивной технологии All Digital Engine, которая обеспечивает доступ к управлениюпитанием, системные платы GIGABYTE Z77-серии идеальным образом подходят для совместной работы с ЦП Intel Core 3-поколения. Предложенная схема, реализованная средствами цифровых контроллеров, способна адекватно и весьма оперативнообрабатывать запросы, эффективно управляя ключевыми параметрами цепей питания наиболее энергоемких компонентов системы.
GIGABYTE 3D Power: цифровой контроль напряжения, фазы и частоты. Каждый из наиболее значимых компонентов системы - ЦП, графический процессор, VTT-модуль и ОЗУ, - обслуживает персональный цифровой контроллер. Реализованная на платах GIGABYTE 7-серии функция All Digital Engine, позволяет осуществлять в автоматическом режиме точную компенсацию напряжения, поддерживая на должном уровне ключевые параметры цепей питания.
Фирменная утилита GIGABYTE EZ Smart Response позволяет осуществить конфигурирование дисковой подсистемы под управлением технологии Intel Smart Response в автоматическом режиме, предварительно выполнив всего одно действие. Типовая процедура активации функции Intel Smart Response предполагает последовательное выполнение целого ряда действий пользователем, обладающим некоторыми базовыми знаниями и навыком работы на ПК, кроме того, она довольно продолжительна по времени. Утилита EZ Smart Response позволяет выполнить все промежуточные действия без участия пользователя, позволяя существенно сократить время инсталляции и повысить быстродействие дисковой системы до уровня гибридных накопителей.
Интерактивная утилита 3D Power - прогрессивный инструмент управления и контроля характеристик цепей питания в режиме реального времени. Это позволяет варьировать производительность системы, добиваясь повышеной стабильности в штатном режиме или максимальной производительности в режиме Overclocking.
Средствами 3D Power можно изменять напряжение и откалибровать цепи питания ЦП, что позволяет избежать падения напряжения Vdroop и поддерживать его оптимальное значение для любого режима. Кроме того, реализована защита от перенапряжения для ЦП, IGP, VTT-модуля и системного ОЗУ.
Пользователю доступна калибровка OCP (защита от превышения значения тока) для ЦП, встроенного контроллера памяти и модулей ОЗУ. Это позволяет предоставлять эфективно распределять ресурсы энергоснабжения.
Контроль частоты осуществляется средствами цифрового PWM-контроллера компании International Rectifier, который позволяет оперативно варьировать частоту ЦП под текущие задачи. Средствами PWM-контроллера пользователю доступен весь диапазон значений частоы.
Революционная функция GIGABYTE 3D BIOS на базе фирменной технологии GIGABYTE UEFI DualBIOS представлена двумя интерактивными режимами, уникальный графический интерфейс которых по достоинству оценят и рядовые пользователи ПК, и энтузиасты.
Основу эксклюзивной технологии 3D BIOS составляет пара микросхем BIOS, которые функционируют под управлением фирменной разработки GIGABYTE - технология UEFI DualBIOS. Превосходный графический интерфейс, 32-разрядная глубина цвета и навигация с помощью мыши - все вместе, несомненно, по достоинству оценят как новички, так и опытные пользователи. Необходимо также отметить, что GIGABYTE UEFI DualBIOS совместно с 64-разрядной ОС на аппаратном уровне поддерживает современные жесткие диски большой емкости.
Благодаря технологии UEFI DualBIOS режим 3D в корне меняет привычное представление о традиционном BIOS, наглядный интерфейс, доступен для понимания даже для начинающих пользователей.Графическая составляющая 3D-интерфейса позволяет в интерактивном режиме ознакомиться с основными компонетами системной платы и оценить функциональность ключевых настроек BIOS.
Расширенный режим Advanced Mode, наиболее полно отображающий весь функционал среды UEFI BIOS, адресован, подготовленным пользователям и поклонникам оверклокинга, которым необходим полный контроль над аппаратной составляющей ПК. Возможности раздела M.I.T., например, позволяют осуществлять тонкую настройку параметров системы на базе нового цифрового "движка" GIGABTE 3D Power. Таким образом, реализованный средствами оптимизированного графического UEFI-интерфейса режим Advanced Mode - это мощный инструмент для управления ключевыми параметрами ПК, который опирается на многолетний опыт специалистов GIGABYTE, занимающихся разработкой и совершенствованием BIOS.
Системные платы GIGABYTE 7-серии позволяют подключать к системе на базе платформы Intel новые скоростные платы расширения. В рамках анонса процессоров Intel Core 3-поколения состоялась презентация чипсетов 7-серии, в которых реализована поддержка шинного интерфейса PCI Express 3.0 с возросшей пропускной способностью, что дает возможность воспользоваться всеми преимуществами дискретных графических плат нового поколения.
Системные платы 7-серии могут функционировать совместно с технологией Lucid Virtu - оптимизированное ПО виртуализации данных, которое улучшает визуальную составляющую, обеспечивает быстрый отклик системы, ускоряет обработку видеопотоков и обеспечивает плавное воспроизведение мультимедийного контента, даже если основу ПУ составляют не слишком производительные компоненты.
Среди преимуществ Lucid Universal MVP функция Hyperformance, которая исключает избыточные для рендеринга задачи и предсказывает потенциальные проблемы синхронизации видеопотока, обеспечивает быструю смену кадров, четкие визуальные эффекты и устраняет разрыви между сценами.
Средствами доступных новой платформе технологий можно организовать динимическое переключение между встроенной и дискретной графикой в автоматическом режиме.
Благодаря новейшим технологиям визуализации процессоры 3 поколения Intel Core вы сможете насладиться мультимедийным контентом высокого качества. Встроенная поддержка нескольких дисплеев, поддержка DirectX 11, технологии Intel Quick Sync Video 2.0 и Intel HD Graphics 4000/2500 выводят 3D игры и мультимедиа контент на новый уровень интерактивности.
Технология Intel Quick Sync 2.0 - ускоренное преобразование медиаконтента, аппаратное кодирование видео в программах: Sony Vegas Pro 12 и Grass Valley EDIUS Pro 6.5. Помогает сэкономить ваше время, ускоряя процесс создания и редактирования видео, синхронизации с другими устройствами и обмена по локальной сети и через интернет. Технология Intel Quick Sync Video встроена в процессор, поэтому декодирование видео занимает гораздо меньше времени в сравнении с программной обработкой.
Microsoft DirectX 11 раскрывает все трехмерные визуальные и интерактивные звуковые эффекты, представленные в современных компьютерных играх. Это средство обеспечивает повышенную эффективность работы, использует мощь современных многоядерных процессоров и предоставляет поддержку для передовых технологий создания теней и текстур, таких как тесселяция.
Гибкие возможности для графики. Возможность использовать несколько видеокарт в CrossFireX или SLI, обеспечивая в конечном итоге отличную производительность графики для геймеров, которым требуется повышенная частота смены кадров без ущерба для качества.
Системные платы GIGABYTE 7-серии оснащены разъемом mSATA для самостоятельной установки SSD-накопителя (в виде миниатюрной платы расширения) и активации фирменных технологий Intel Smart Response и Intel Rapid Start. Установка доступного по цене SSD-устройства позволит существенно сократить время загрузки ПК, вчастности из режимов Suspend to Disk and Standby и повысить производительность системы в целом.
LAN Optimizer – это бесплатное приложение, которое вместе с сетевым контроллером обеспечивает эффективное управление сетевыми ресурсами, позволяет выбрать оптимальный профиль для различных типов сетевого трафика и назначить приоритет для критичных приложений (например, игры, трансляция потоков медиаконтента, службы доставки мгновенных сообщений или трафик веб-браузера). Управление всеми опциями LAN Optimizer автоматическое, что особенно важно для пользователей, не имеющих необходимого навыка управления домашней сетевой инфраструктурой.
Вместе с системными платами GIGABYTE 7-серии поставляется эксклюзивная утилита EZ Setup, благодаря которой рядовые пользователи смогут быстро и легко задействовать фирменные технологии компании Intel, позволяющие оптимизировать и ускорить работу ПК. В состав утилиты EZ Setup входят три приложения, которые существенно упрощают процедуру инсталляции ключевых технологий Intel, реализованных в платах 7-серии.
Технология Intel Smart Connect позволяет автоматически обновлять установленное на компьютере ПО, поступающую по электронной почте инфорацию, контент, размещенный в социальных сетях, причем даже в тот момент, когда ПК находится в спящем режиме. В прошлом томительной ожидание мировых новостей и писем от друзей — просто нажмите кнопку "On" и процесс обновления стартует незамедлительно.
Эксклюзивная плата расширения Bluetooth 4.0/WiFi. В комплект поставки системных плат GIGABYTE 7-серии входит эксклюзивная PCIe-плата расширения, которая обеспечивает взаимодействие ПК с внешними устройствами средствами беспроводных интерфейсов Bluetooth 4.0 и IEEE 802.11 a/b/g/n. В рамках нового стандарта Bluetooth 4.0 плате совместима с технологией Smart Ready, дебют которой состоялся паралелльно с анонсом мобильных устройств нового поколения, например Apple iPhone 4s. На практике это означает, что обмен контентом между ПК и вашим смартфоном или планшетом осуществляется проще и быстрее чем ранее.
Характеристики:
Построена на чипсете: Intel Z77 Express.
Поддержка 22нм процессоров: Intel Core i7 / i5 / i3. Основанные на разъеме LGA 1155, процессоры Intel Core 3-го поколения имеют до четырех высокопроизводительных 64-битных процессорных ядер и до 8 МБ кэш-памяти уровня L3 Smart Cache. Процессоры Intel Core 3-го поколения отличает автоматический подъем частоты и общей производительности в целом, именно тогда, когда это необходимо больше всего.
Поддержка технологии Intel Turbo Boost 2.0.
Сокет: LGA 1155.
4х 1.5V DDR3 DIMM слота с поддержкой до 32ГБ памяти, поддержка двухканальной DDR3 2400+ (OC)/1600/1333/1066 MHz памяти.
Поддержка модулей памяти XMP (Extreme Memory Profile).
Слоты расширения: 2х PCIe 3.0 x16, (х16, х8 + x8), PCIe 2.0 x16 (х4), 3х PCIe 2.0 x1, PCI 32/33.
Максимальная пропускная способность PCIe 3.0: 32GB/s.
Поддержка технологий: LucidLogix Virtu MVP, AMD CrossFireX.
4х SATA 3Gb/s порта, 2x SATA 6.0 Gb/s порта с поддержкой RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage), NCQ, AHCI и "Hot Plug".
Дополнительный контроллер: Marvell 88SE9172 дает поддержку портов: 1x SATA 6Gb/s и 1x eSATA 6Gb/s.
Разъем mSATA с интерфейсом SATA 2 для подключения кэширующих твердотельных дисков.
Поддержка технологий: Intel Smart Response Technology (SRT), Intel Rapid Start и Intel Smart Connect.
Сеть: Gigabit LAN контроллер Intel GbE (10/100/1000 Mbit).
7+1 канальный звуковой кодек Realtek ALC898, поддержка технологий X-Fi Xtreme Fidelity и EAX Advanced HD 5.0.
2х USB 3.0 (контроллер процессора) и 8х USB 3.0 (построенных на двух контролерах VIA VL810), 6х USB 2.0 портов, 2х IEEE 1394a (контроллер VIA VT6308). Так как на интегрированном в процессор контроллере USB 3.0 не работают многие устройства захвата видео, то необходимы порты работающие на дискретном контроллере. На чипсете VIA VL810 и плате GA-Z77X-UP5 TH протестировано и работают все USB 3.0 устройства компании Blackmagic Design (кроме Ultrastudio Pro).
2х порта Thunderbolt построенные на контроллере Intel DSL3510L.
Intel HD Graphics: Intel Quick Sync Video 2.0, Intel InTru 3D, Intel Clear Video HD Technology, Intel Insider, Intel HD Graphics 2500/4000.
Поддержка Lucid Universal MVP.
Видеовыходы: DVI-D (одновременный вывод через DVI-D и MDP2 Thunderbolt невозможен), D-Sub и HDMI.
BIOS: 2 x 64 Мбит ПЗУ с AMI EFI BIOS, PnP 1.0a, DMI 2.0, SM BIOS 2.6, ACPI 2.0a, поддержка технологии DualBIOS.
Переключатель Clear CMOS.
Поддержка жестких дисков емкостью больше 3Тбайта.
Контроллер I/O: iTE I/O Controller Chip.
3х разъема для подключения корпусных вентиляторов.
GIGABYTE Ultra Durable 4 Classic - электростатическая защита.
Разъемы питания: ATX 24-Pin + 8-контактный разъем питания ATX 12 В.
Форм-фактор: ATX, 305х244мм.
Цена: 8999 рублей.
