Thunderbolt 3

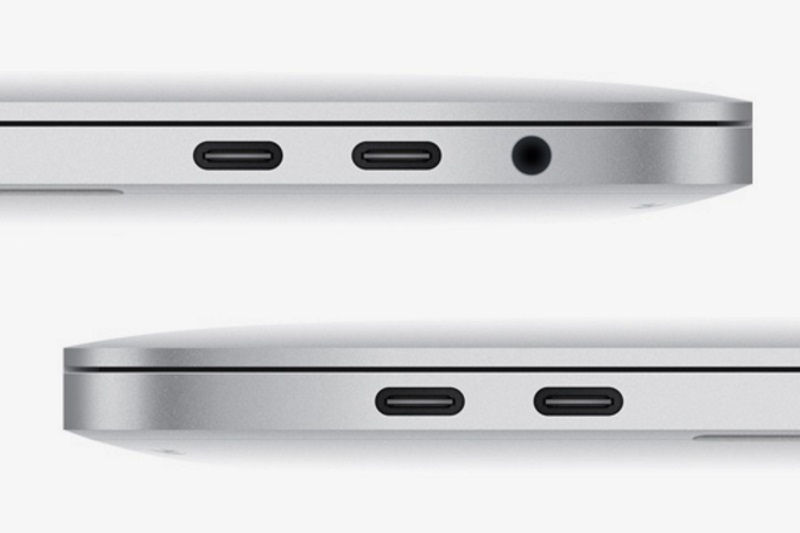

Интересный момент у ноутбуков Apple MacBook Pro Late 2016 есть несколько портов Thunderbolt 3 (4х в старших моделях), поэтому был проведен эксперимент, с подключением двух шассии: Sonnet eFX Breakaway Box и AKiTiO Node eGFX Box с видеокартами NVIDIA GTX GeForce 1080 и NVIDIA GTX GeForce 1080 Ti.
Характеристики участвовавших в тестировании моделей:
rMBP>eGPUx2 V2 - NVIDIA GTX GeForce 1080 Ti GPU через Sonnet eFX Breakaway Box подсоеденена к Thunderbolt 3 порту с правой стороны, а NVIDIA GTX GeForce 1080 GPU через AKiTiO Node eGFX Box подсоединена к Thunderbolt 3 порту с левой стороны MacBook Pro 2016 15-inch.
cMP>Dual 1080s- Dual NVIDIA GTX GeForce 1080 GPUs in x16 Slots 1 and 2 of the Mac Pro tower.
rMBP>eGPUx2 V1 - NVIDIA GTX GeForce 1080 GPU через Sonnet eFX Breakaway Box подсоеденена к Thunderbolt 3 порту с правой стороны, и вторая NVIDIA GTX GeForce 1080 GPU через AKiTiO Node eGFX Box подсоединена к Thunderbolt 3 порту с левой стороны MacBook 2016 Pro 15-inch.
cMP>1080Ti - NVIDIA GTX GeForce 1080 Ti GPU вставлена в PCIe x16 Slot 1 на рабочей станции Mac Pro.
rMBP>Break>1080Ti - NVIDIA GTX GeForce 1080 Ti GPU через Sonnet eFX Breakaway Box подсоеденена к Thunderbolt 3 порт ноутбука MacBook Pro 2016 15-inch.
nMP>Break>1080Ti - NVIDIA GTX GeForce 1080 Ti GPU через Sonnet eFX Breakaway Box подсоеденена к Thunderbolt 2 порт рабочей станции Mac Pro 2013.

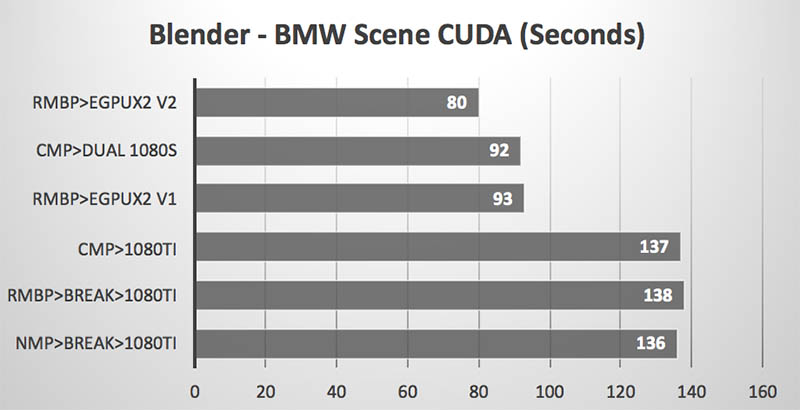

- Blender - рендерилась 3D сцена BMW GPU Benchmark, время в секундах, чем меньше, тем лучше.

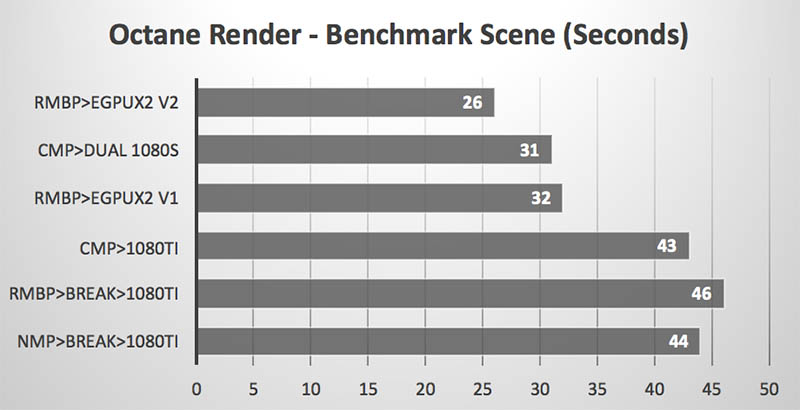

- Octane Render рендерилась Benchmark Scene с помощью CUDA, время в секундах, чем меньше, тем лучше.

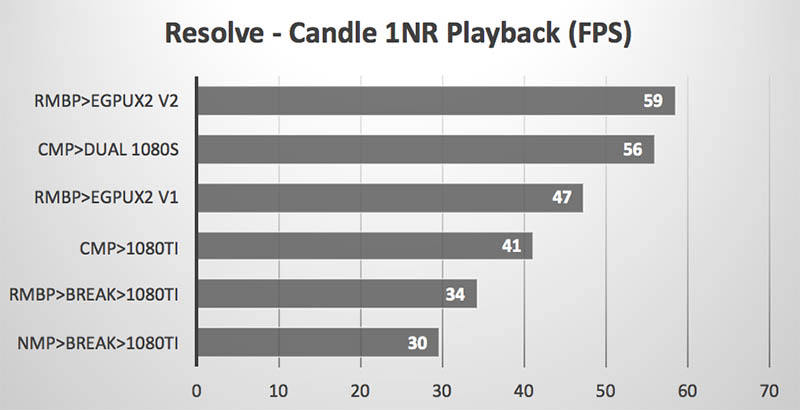

- DaVinci Resolve - воспроизведение 1080p клипа с один Noise Reduction node в проекте Candle (чем больше fps, тем лучше).

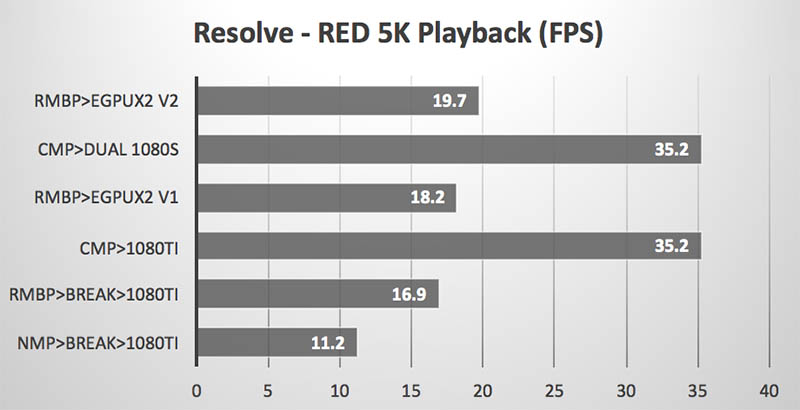

- DaVinci Resolve - воспроизведение без эффектов .R3D видео с разрешением 5120x2160 (чем больше fps, тем лучше).
*Стоит учесть, что непонятно как MacBook Pro 2016 делит линии и какой порт Thunderbolt 3, какие линии использует. Процессорных линий всего х16, х8 из них отданы для дискретной видеокарты. Портов всего четыре, значит, как минимум для двух портов Thunderbolt 3 использовались линии чипсета, где узким местом может выступать шина DMI соединяющая чипсет и процессор, она имеет ширину, равную: PCIe 3.0 x4.
Компания Apple о Thunderbolt 3:
Thunderbolt 3 отличается невероятной скоростью и универсальной функциональностью. Он обеспечивает в два раза более высокую пропускную способность, чем Thunderbolt 2, и позволяет передавать данные, заряжать устройства и транслировать видео — всё это через один компактный разъём. А благодаря интерфейсу USB-C порт Thunderbolt не только самый быстрый и многофункциональный, но и очень удобный.
Thunderbolt 3 передаёт данные со скоростью до 40 Гбит/с, что в два раза быстрее Thunderbolt 2 и в восемь раз быстрее USB 3. И обеспечивает мгновенное подключение к док-станциям, мониторам и другим устройствам. Используя последовательное подключение, вы можете соединить до шести устройств Thunderbolt в единую цепь. А значит, концентраторы и коммутаторы больше не понадобятся. Благодаря невероятной пропускной способности интерфейса можно, например, подключить к компьютеру внешний жёсткий диск, а уже к диску — монитор. И всё будет работать идеально.
Thunderbolt 3 обеспечивает в два раза большую пропускную способность, чем Thunderbolt 2, что позволяет подключить к iMac два монитора 4K или один монитор 5K. А на модели MacBook Pro 15 дюймов установлены сразу два контроллера Thunderbolt, которые могут передавать изображение на два монитора 5K — это очень удобно для редактирования фотографий и видео высокого разрешения. Thunderbolt 3 совместим с мониторами, оснащёнными портами DisplayPort, а также позволяет подключать мониторы HDMI и VGA через адаптер.
Технология Thunderbolt 3 позволяет передавать электроэнергию в двух направлениях через один и тот же порт USB-C. То есть можно заряжать само устройство или подключить к нему другое на подзарядку. Порт обеспечивает до 100 Вт мощности, так что всего одним кабелем можно подключить док-станцию или монитор, и при этом заряжать ваш MacBook Pro.
Thunderbolt 3 с технологией USB-C, это поистине универсальный интерфейс. Используя один кабель или кабель с адаптером, вы можете подключить практически любое устройство, в том числе приобретённые ранее устройства Thunderbolt 2.
Порты Thunderbolt 3 (USB-C) на iMac и MacBook Pro совместимы со всеми устройствами и мониторами, которые вы приобрели ранее. Используйте приведённую ниже таблицу, чтобы определить, какой именно кабель или адаптер вам необходим для подключения любимого устройства.
*Компания Apple для всех пользователей добавила поддержку eGPU в обновлении операционной системы macOS High Sierra 10.13.4. Внешнюю видеокарту можно подключить к 2016 MacBook Pro, 2017 MacBook Pro, 2017 4K iMac, 2017 5K iMac и 2017 iMac Pro.
Официально поддерживаемые видеокарты: Radeon RX 570, RX 580, Radeon Pro WX 7100, Radeon RX Vega 56, RX Vega 64, Vega Frontier Edition Air и Radeon Pro WX 9100.
Список рекомендованных корпусов для подключения внешней видеокарты: Sonnet eGFX Breakaway Box 550W и 650W (85W Power Delivery), OWC Mercury Helios FX (85W Power Delivery), PowerColor Devil Box, Sapphire Gear Box и Sonnet eGFX Breakaway Box 350W.
*Производительность графики на вашем компьютере Mac под управлением ОС macOS High Sierra 10.13.4 с портом Thunderbolt 3 можно повысить, подключив к нему внешний графический процессор (известный также как eGPU).
С помощью процессора eGPU можно повысить производительность графики на компьютере Mac для работы с профессиональными программами, трехмерных игр, создания содержимого на основе технологии виртуальной реальности и многого другого.
Процессоры eGPU поддерживаются ноутбуками MacBook Pro 2016 года выпуска и более поздних версий, компьютерами iMac 2017 года выпуска и более поздних версий, а также компьютерами iMac Pro. На вашем компьютере Mac должна быть установлена ОС macOS High Sierra 10.13.4.
Процессор eGPU в ОС macOS 10.13.4 позволит вам выполнять следующие задачи:
- ускорять работу программ, в которых используются технологии Metal, OpenGL и OpenCL.
- подключать дополнительные внешние мониторы и дисплеи.
- использовать гарнитуры виртуальной реальности, подключенные к процессору eGPU.
- заряжать компьютер MacBook Pro, используя процессор eGPU.
- использовать процессор eGPU с компьютером MacBook Pro в то время, как его встроенный дисплей закрыт.
- подключать процессор eGPU, пока пользователь находится в системе.
- подключать несколько процессоров eGPU, используя порты Thunderbolt 3 (USB-C) на компьютере Mac.

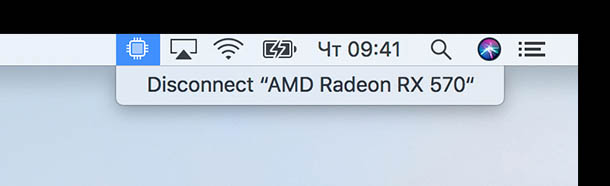

- использовать следующий элемент строки меню для безопасного отключения процессора eGPU (на скрине ниже):
- просматривать уровни активности встроенных и внешних графических процессоров (откройте раздел «Мониторинг системы», а затем пункт «Окно» > «История графического процессора»).
Важно использовать процессор eGPU с рекомендуемой видеокартой и подходящими шасси с возможностью подключения к портам Thunderbolt 3. При использовании компьютера MacBook Pro необходимо, чтобы через Thunderbolt 3-шасси, к которому подключен процессор eGPU, поступало достаточное количество энергии для работы видеокарты в процессе зарядки компьютера. Уточните у производителя шасси его энергоемкость и убедитесь, что этого достаточно для зарядки подключенного ноутбука Mac.
Рекомендуемые видеокарты и шасси, способные обеспечить их питание, перечислены ниже.
AMD Radeon RX 470, RX 480, RX 570, RX 580 и Radeon Pro WX 7100. В основе этих видеокарт используется архитектура AMD Polaris. К рекомендуемым видеокартам относятся серии Sapphire Pulse и AMD WX. Рекомендуемые Thunderbolt 3-шасси для этих видеокарт: OWC Mercury Helios FX3, PowerColor Devil Box, Sapphire Gear Box, Sonnet eGFX Breakaway Box (350 Вт), Sonnet eGFX Breakaway Box (550 Вт) и Sonnet eGFX Breakaway Box (650 Вт).
AMD Radeon RX Vega 56. В основе этих видеокарт используется архитектура AMD Vega 56. К рекомендуемым видеокартам относятся Sapphire Vega 56 и XFX Vega 56. Рекомендуемые Thunderbolt 3-шасси для этих видеокарт: OWC Mercury Helios FX, PowerColor Devil Box, Sonnet eGFX Breakaway Box (550 Вт) и Sonnet eGFX Breakaway Box (650 Вт).
AMD Radeon RX Vega 64, Vega Frontier Edition Air и Radeon Pro WX 9100. В основе этих видеокарт используется архитектура AMD Vega 64. К рекомендуемым видеокартам относятся Sapphire Vega 64, XFX Vega 64, AMD Frontier Edition с воздушным охлаждением и AMD Radeon Pro WX 9100. Рекомендуемые Thunderbolt 3-шасси для этих видеокарт: Sonnet eGFX Breakaway Box (650 Вт).
Универсальные продукты eGPU с портами Thunderbolt 3. Эти продукты оснащены высокоэффективными встроенными графическими процессорами и способны заряжать ваш компьютер MacBook Pro. Рекомендуемые универсальные продукты eGPU с портами Thunderbolt 3: Sonnet Radeon RX 570 eGFX Breakaway Puck.
Поддержка процессора eGPU в программах. Процессор eGPU в ОС macOS High Sierra 10.13.4 предназначен для ускорения работы программ Metal, OpenGL и OpenCL. Однако не все программы поддерживают ускорение процессора eGPU. Подробности можно узнать у разработчиков программ.
Также обратите внимание, что ОС macOS High Sierra 10.13.4 не поддерживает процессоры eGPU в ОС Windows с Boot Camp, а также в процессе восстановления ОС macOS на компьютере Mac или установки системных обновлений.
В целом процессор eGPU может ускорить работу программ следующих типов:
- профессиональные программы, рассчитанные на использование нескольких графических процессоров.
- трехмерные игры с подключением внешнего монитора непосредственно к процессору eGPU.
- программы на основе технологии виртуальной реальности с подключением гарнитуры виртуальной реальности непосредственно к процессору eGPU.
- профессиональные программы и трехмерные игры, которые ускоряют работу встроенного дисплея компьютера iMac или MacBook Pro (эта возможность должна быть включена разработчиком программного обеспечения).
Для оптимальной работы таких программ, как трехмерные игры подключенный к процессору eGPU дисплей необходимо установить в качестве основного системного дисплея.
1. Перейдите в раздел «Системные настройки» > «Мониторы» и перейдите на вкладку «Расположение».
2. Перетащите белый элемент строки меню в окно, обозначающее монитор, подключенный к процессору eGPU.
Третью часть обзора читаем здесь.
