Raspberry Pi 3 Model B

Микрокомпьютер Raspberry Pi 3 Model B - модифицированная версия своего предшественника Raspberry Pi 2. Модель по-прежнему компактна в размерах и имеет привычные составляющие для персонального компьютера: процессор, оперативную память, разъём HDMI, композитный выход, USB, Ethernet, Wi-Fi и Bluetooth LE. Но главное обновление коснулось процессора, плата оснащена 64-х битным четырехядерным процессором ARM Cortex-A53 с тактовой частотой 1,2 ГГц на однокристальном чипе Broadcom BCM2837. Данный чип обеспечивает прирост производительности на 50-60% в сравнении с Raspberry Pi 2 и почти десятикратное преимущество перед первым Raspberry Pi. Благодаря этому компьютер открывает ещё больше возможностей встраиваемых проектов, для разработки и программирования различных устройств.
Рекомендуемый возраст - от 14 лет.
Технические характеристики Raspberry Pi 3 Model B:
Микроконтроллер: 64-битный четырехъядерный процессор Broadcom BCM2837, тактовая частота: 1.2 ГГц, архитектура ядра: ARM Cortex-A53.
Рабочее напряжение: 3.3 В (совместимы с 5 В уровнями).
Оперативная память (SRAM): 1Гб LPDDR2 SDRAM работающей на частоте 900МГц.
Беспроводная сеть: Bluetooth (Low Energy), Wi-Fi.
Графический двухъядерный процессор VideoCore IV работающий на частоте 400МГц, поддерживает стандарты OpenGL ES 2.0, OpenVG, MPEG-2, VC-1 и способен кодировать, декодировать и выводить Full HD-видео (1080p, 30 FPS, H.264 High-Profile).
Порты и разъемы: 4х USB 2.0, 40х портов ввода-вывода общего назначения, UART (Serial), SPI с селектором между двумя устройствами, пины питания: 3,3 В, 5 В и земля, цифровой видеовыход: HDMI, композитный выход: 3,5 мм (4 pin), Ethernet на 10/100 Мбит с выходом на стандартное гнездо 8P8C (RJ45).
Слот для карт расширения: MicroSD.
Питание устройства. Входное напряжение: 5 В. Питание Raspberry Pi 3 осуществляется от 5-вольтового адаптера через разъём micro-USB или пины питания. Аппаратный выключатель питания на плате отсутствует. Для включения компьютера достаточно подключить кабель питания.
Потребление под нагрузкой: 3.8Вт.
Размеры: 5.4 x 8.5 см.
Фото коробки Raspberry Pi 3 Model B:

Обратная сторона коробки Raspberry Pi 3 Model B:

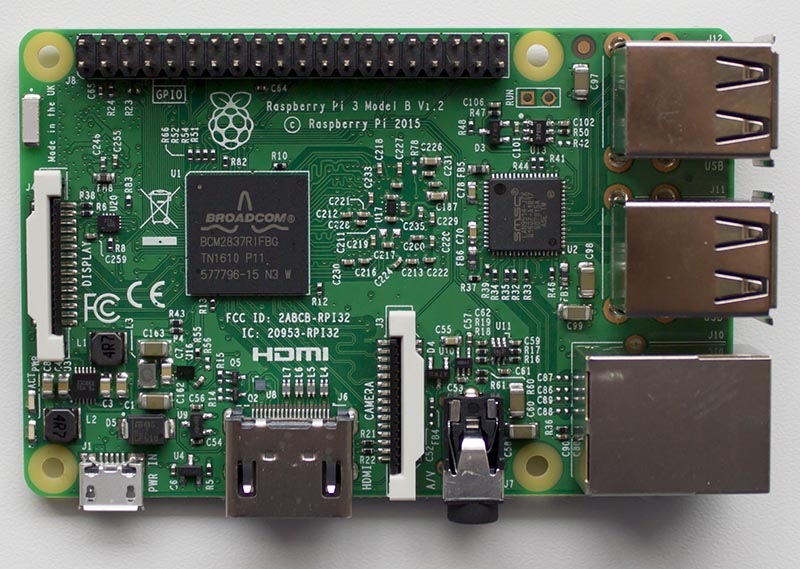

Сама плата Raspberry Pi 3 Model B V1.2 с SoC (system-on-chip) - Broadcom BCM2837RIFBG и USB/Ethernet контроллером - SMSC LAN9514.

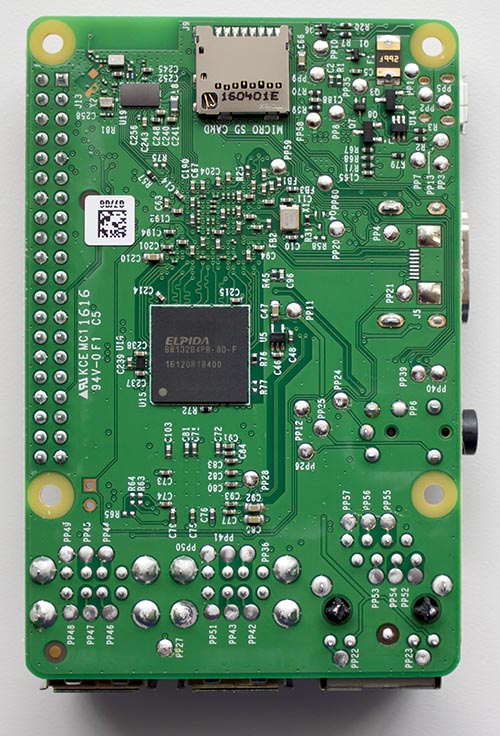

Тыльная сторона платы Raspberry Pi 3 с 1Гб LPDDR2-900 SDRAM (центр) и BCM43438 передатчик для обеспечения поддержки Wi-Fi и Bluetooth (он также имеет встроенный FM-приемник).

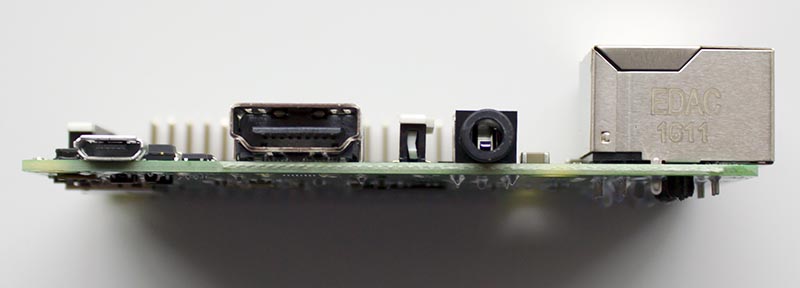

Разъем питания micro-USB, полноформатный разъем HDMI, 3.5mm audio jack.

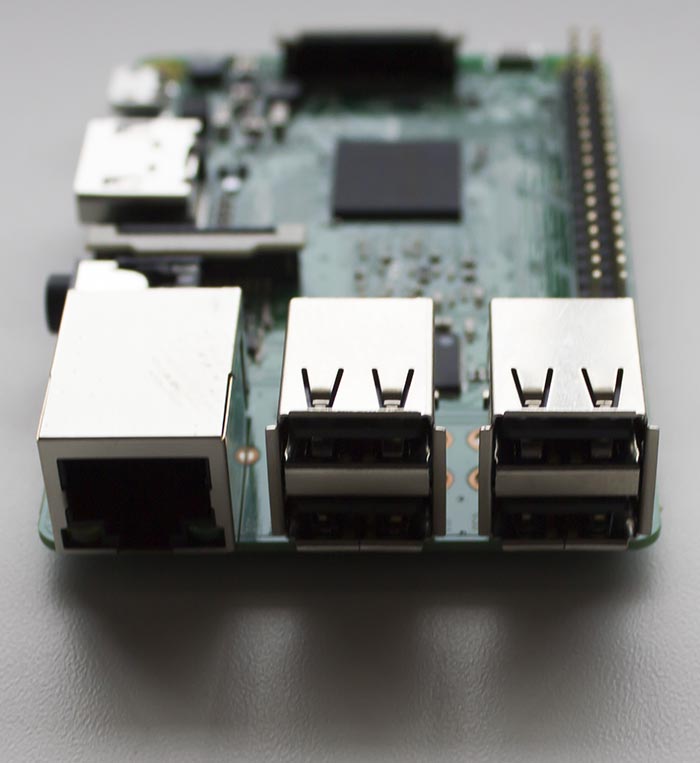

1х Ethernet 10/100 Мбит порт (RJ-45) и 4х порта USB 2.0.

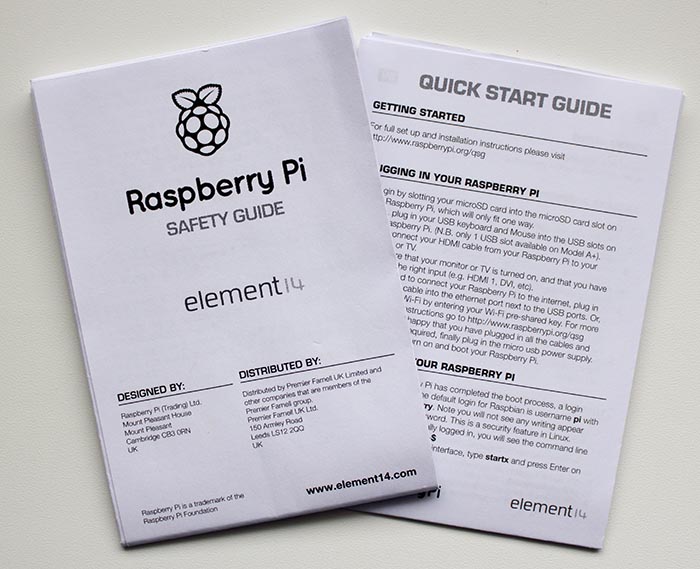

Мукулатура от Element 14.

Корпус Raspberry PI 3/PI 2, овальный, на винтах (Black) специально разработан для защиты платы от ударов электричеством и случайных повреждений. Черный эргономичный корпус придаст устройству законченный и эстетичный вид. Верхняя крышка крепится на винтах, а не на защелках. Негорючий пластик прослужит верой и правдой в течение долгого времени. Подходит для установки мини-компьютера Raspberry Pi 3 model B, Raspberry Pi 2 model B и Raspberry Pi model B+.
Произведено в Китае, компанией ESPADA.
Размеры корпуса: 93,74 x 63,6 x 31,5 мм.

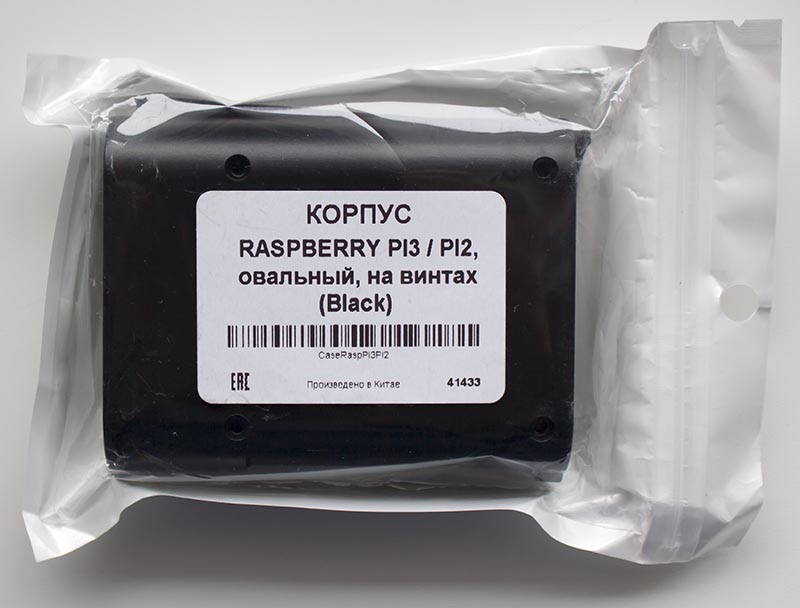

Тонкий клиент Корпус Raspberry PI 3/PI 2, овальный, на винтах (Black).

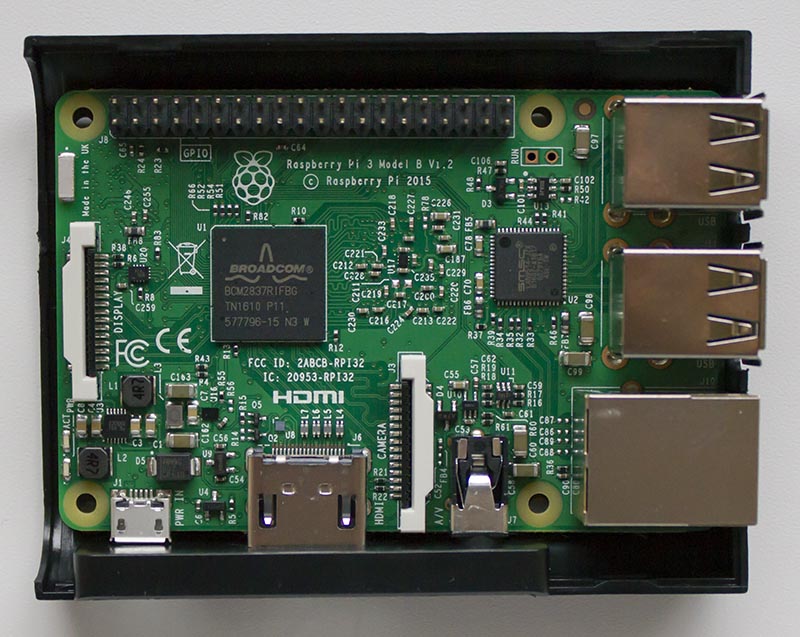

Устанавливаем плату Raspberry Pi 3 Model B внутрь корпуса:

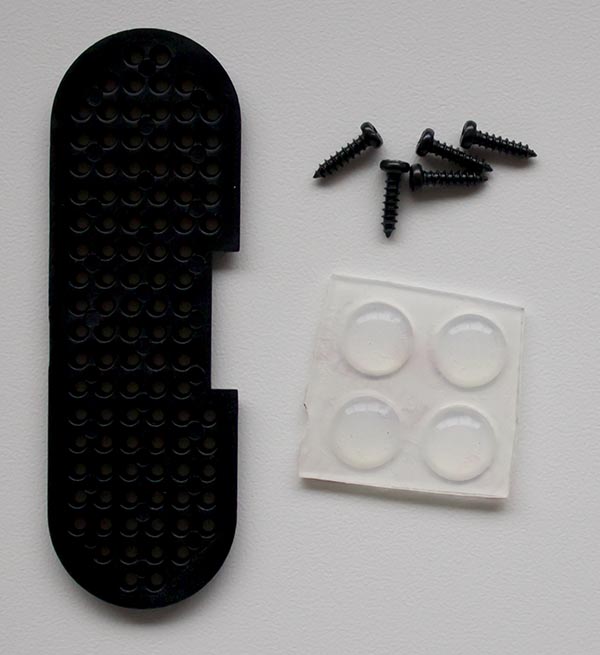

Далее, вставляем боковую крышку, прорезь у нее должна совпадать со слотом MicroSD.

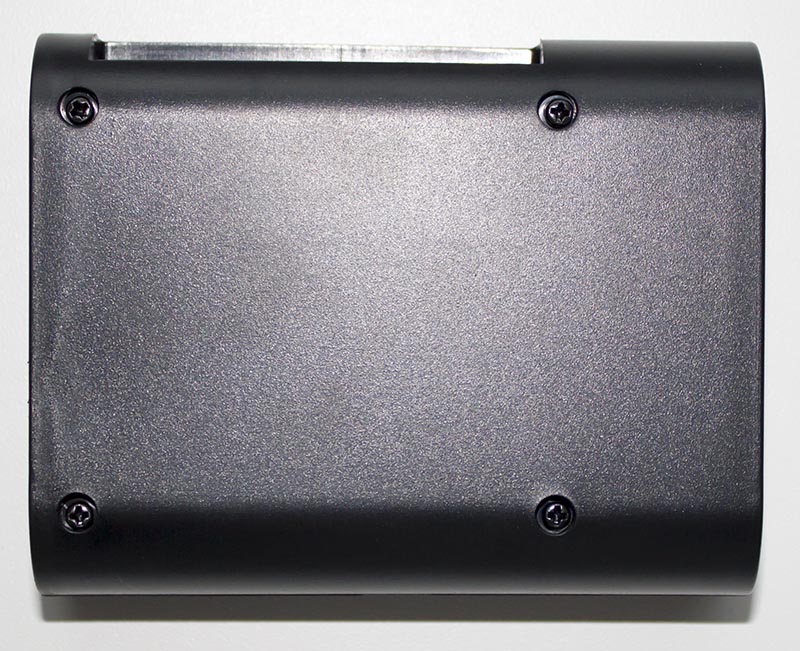

Одеваем нижнюю крышку и совмещаем ее с верхней с установленной платой и фиксируем ее четырьмя винтами. Чтобы не скользил корпус по столу, можно приклеить четыре силиконовые ножки, которые идут в комплекте.

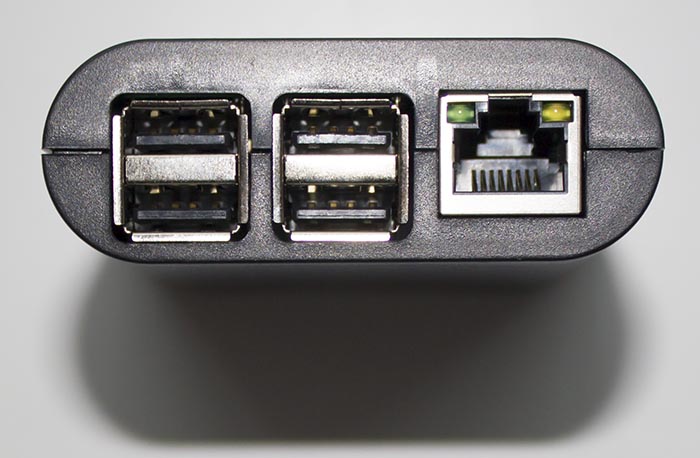

Вид корпуса сбоку, где размещены USB 2.0 порты.

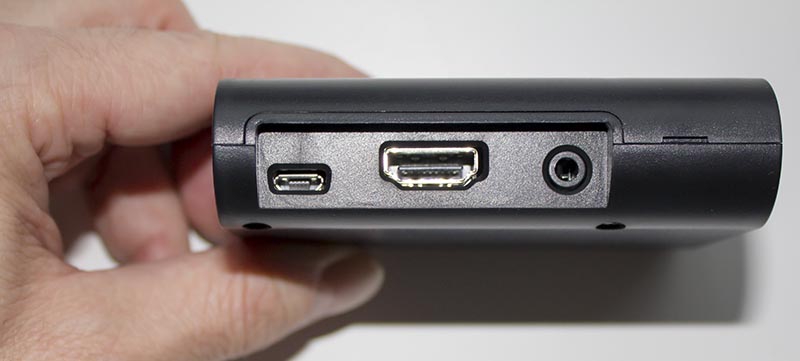

Разъем питания, видеовыход и аудио выход.

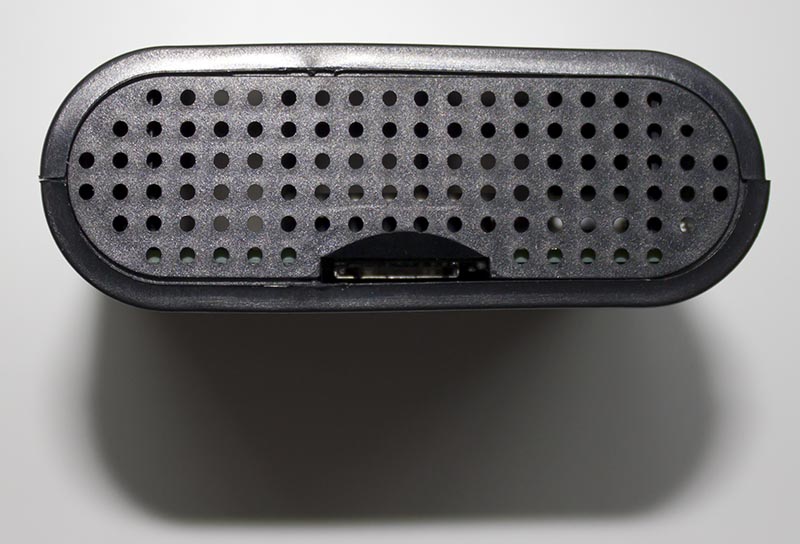

Вырез для вставки microSD карты памяти:

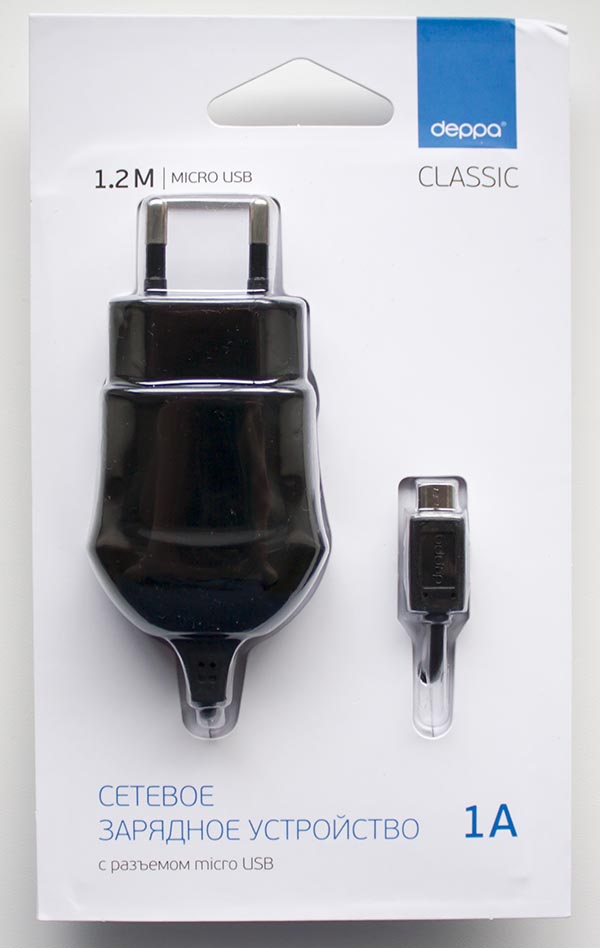

Докупаем сетевой адаптер с разъёмом micro USB, можно купить не самый мощный, как пример бюджетного решения: Deppa 23120.

Характеристики: встроенная функция защиты от перегрузок и короткого замыкания, входное напряжение: 110-240В, выходное напряжение: 5В, выходной ток: максимальное значение - 1А, потребляемый ток: максимально 0.15А. Длина провода: 1.2 метра. Материал корпуса: пластик. Цвет: чёрный.

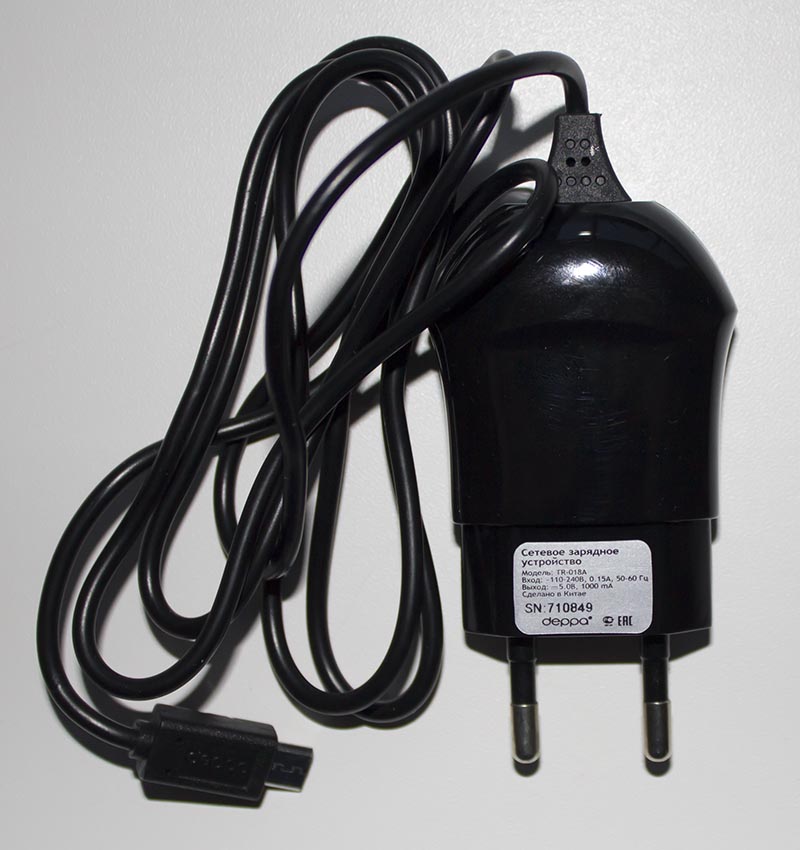

Фото сетевого зарядного устройства:

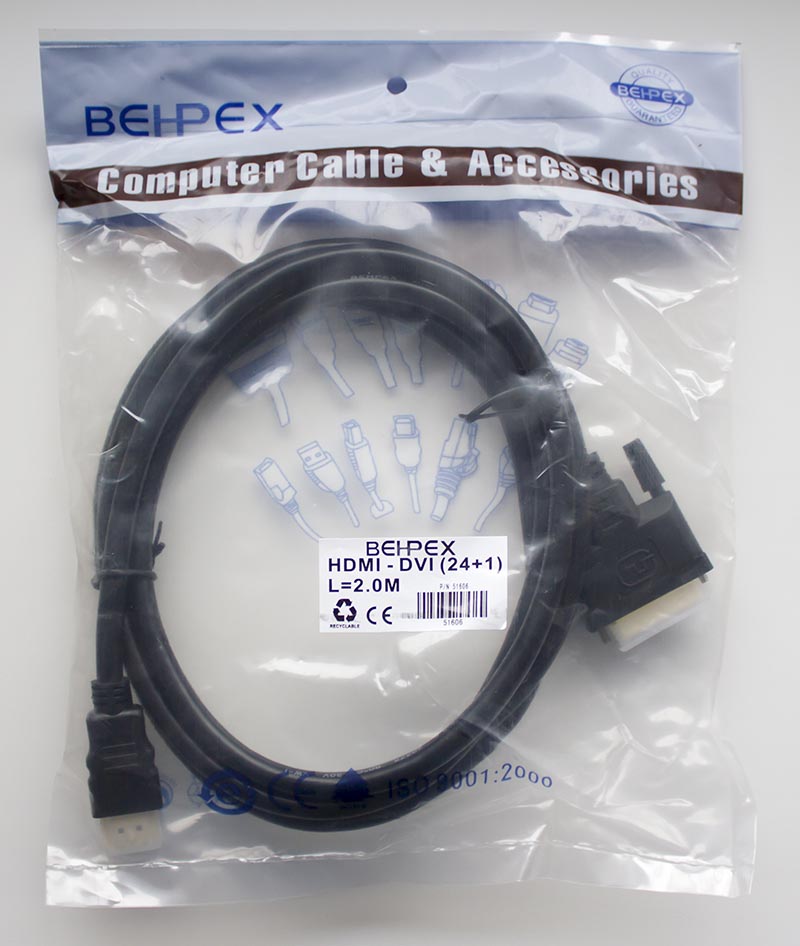

Для подключения мини-компьютера: Raspberry Pi 3 Model B к монитору, понадобится докупить различные кабели. Behpex HDMI-DVI (24+1), длина кабеля 2 метра.

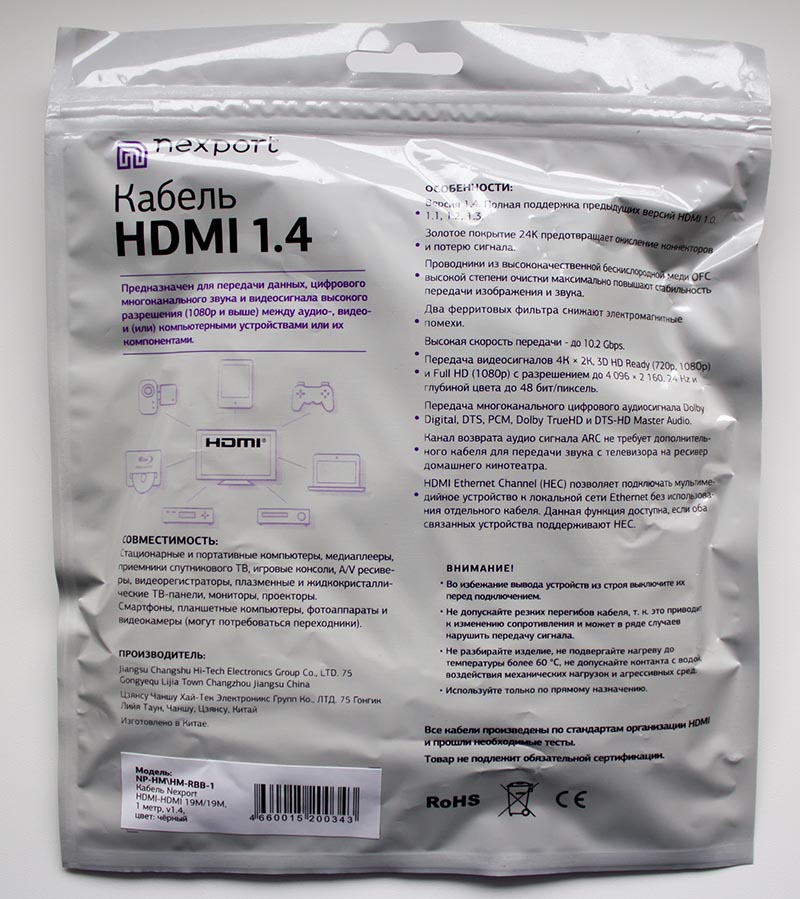

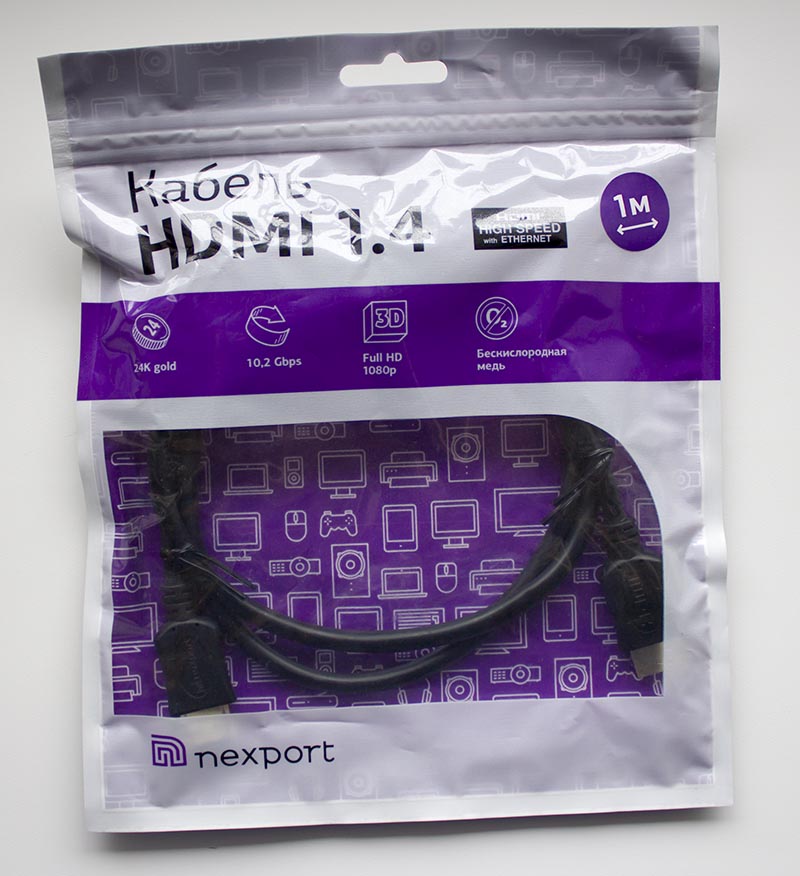

А также кабель Nexport HDMI 1.4.

Высококачественный цифровой кабель Nexport предназначен для подключения и передачи видеосигнала и цифрового многоканального звука между устройствами, имеющими HDMI-интерфейсы: HDTV, домашних кинотеатров, DVD проигрывателей, AV ресиверов, Blu-ray Disc проигрывателей, игровых приставок, цифровых камер, компьютеров и ноутбуков с телевизорами, мониторами или другими устройствами с HDMI-входом.
Гарантированное качество передачи сигнала достигается за счет использования проводников из высококачественной OFC меди, позолоченного покрытия контактов, предотвращающего окисление коннекторов и потерю сигнала, и высокой скорости передачи High Speed: до 10.2 Гбит\с. Полная совместимость с устройствами, поддерживающими ранние версии протокола HDMI (1.0 - 1.3). Канал возврата аудио сигнала позволяет пересылать аудио сигнал через HDMI-соединение в обоих направлениях, обеспечивая пользователю большую свободу в установке и настройке Hi-End системы домашнего кинотеатра. Поддержка протокола HDMI Ethernet Channel (HEC) позволяет подключать мультимедийное устройство к локальной сети Ethernet без использования отдельного кабеля.

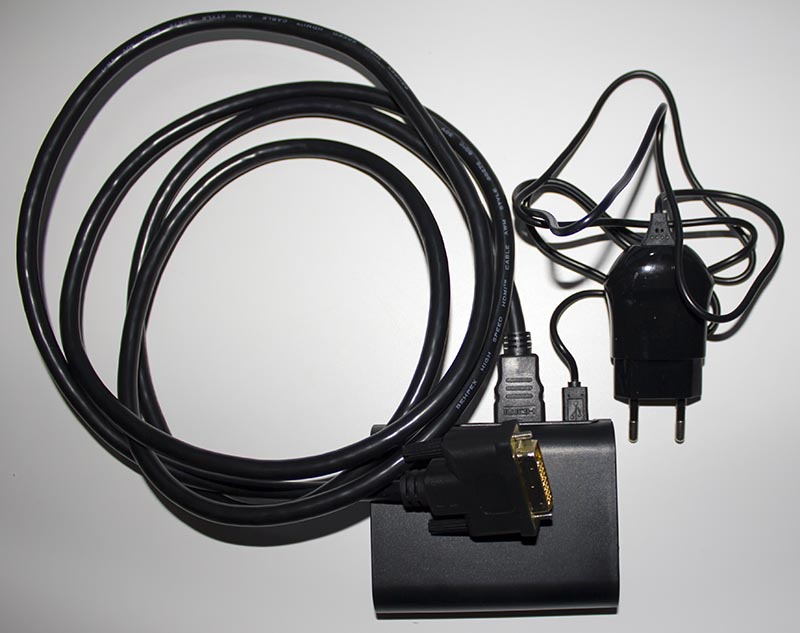

Фото Raspberry Pi 3 Model B с подключённым кабелем и сетевым зарядным устройством.

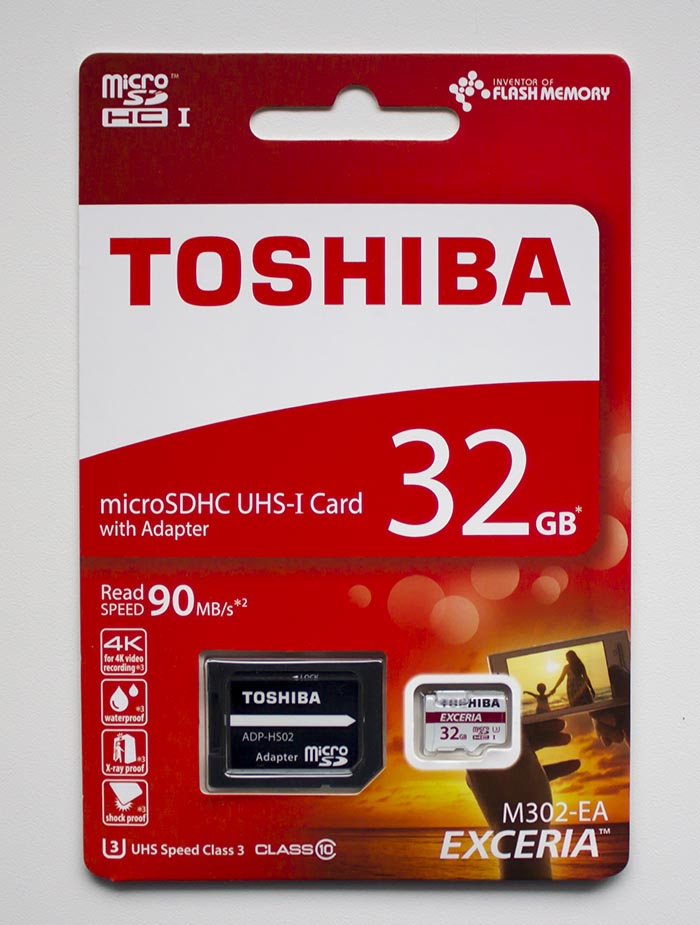

Карта памяти: Toshiba M302-EA (THN-M302R0320EA).

Карта памяти Toshiba microSDHC 32Gb M302 EXCERIA создана специально для записи видео с разрешением 4K и для создания высококачественных фотографий. Она соответствует стандарту UHS-I(3) и обеспечивает передачу данных со скоростью от 30 до 90 МБ/с.
Характеристики Toshiba M302-EA (THN-M302R0320EA): microSDHC UHS-I U3, SD адаптер в комплекте, 5 лет гарантии, сделано на Тайване.

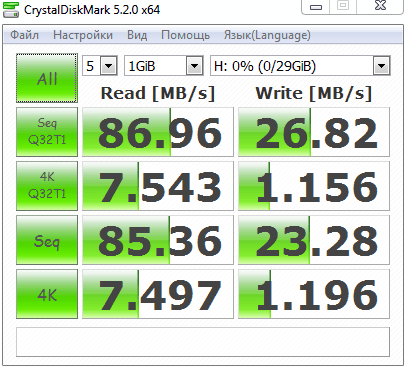

Утилита CrystalDiskMark при тестировании карты памяти Toshiba M302-EA (THN-M302R0320EA) показала последовательную скорость чтения: 86,96 МБ/с, что немного не дотягивает до заявленной до 90 МБ/с, скорость записи: 26,82 МБ/с.

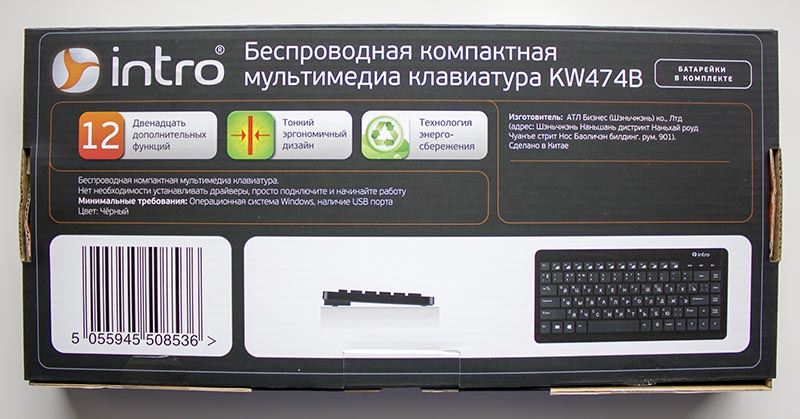

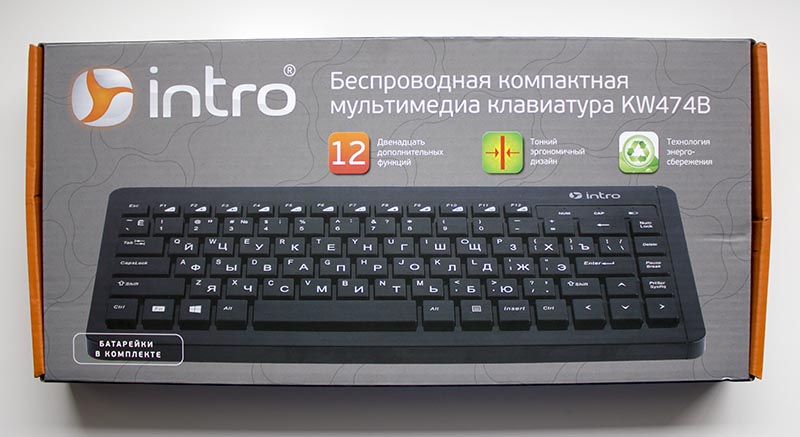

Беспроводная компактная мультимедиа клавиатура intro KW474B.

Характеристики Intro KW474B: тип беспроводной клавиатуры - радио, рабочее расстояние - до 10 метров, тип используемых батарей: две AAA (LR 03), 12 дополнительных функций, цвет - чёрный, поддержка технологии энергосбережения, габаритные размеры (В*Ш*Г): 2х32х14 см.

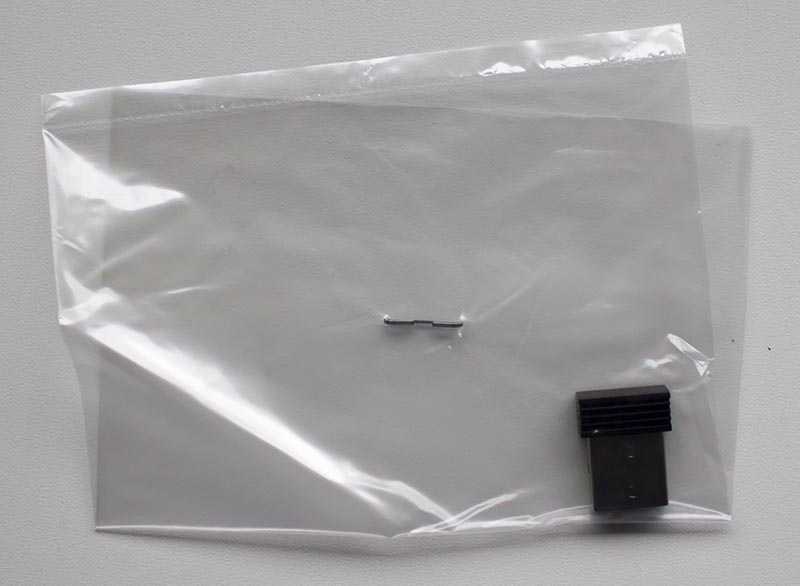

Приемный блок в комплекте:

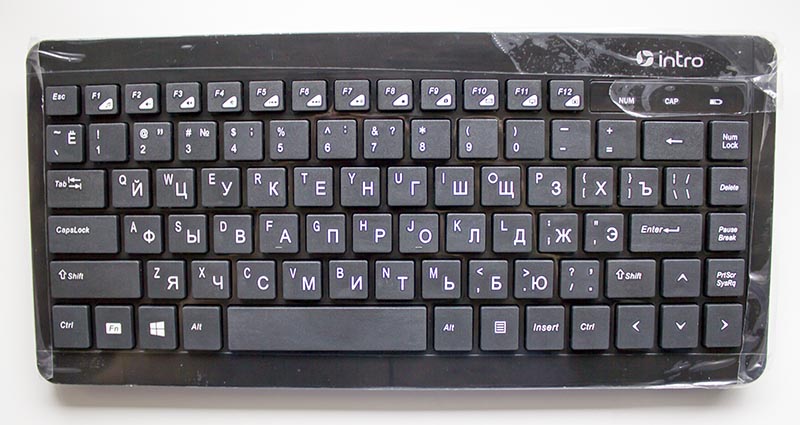

Фото самой клавиатуры:

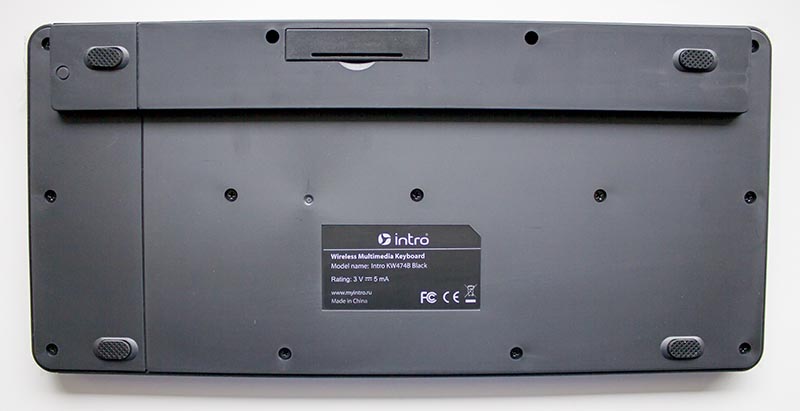

Фото бюджетной беспроводной клавиатуры с обратной стороны:

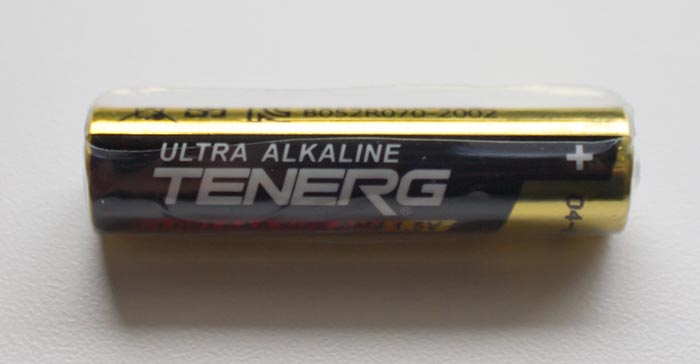

AAA батерйки в комплекте: Tenerg Ultra Alkaline.

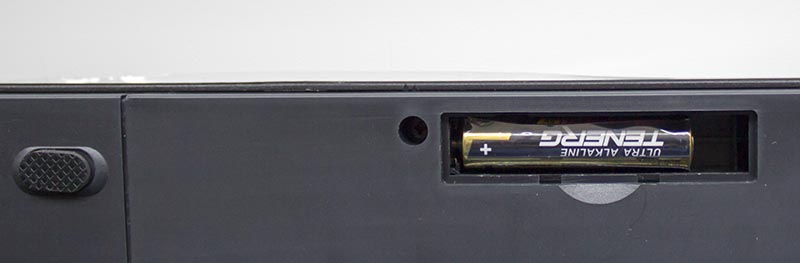

Отсек для установки батареек:
