GPU ускорение в Adobe Illustrator CC 2015.3

Проверим работу GPU ускорения в программе Adobe Illustrator CC 2015.3, на игровых, профессиональных, интегрированных видеокартах, построенных на чипсетах: nVidia, AMD и Intel.
Системные требования Adobe Illustrator CC 2015:
Процессор Intel Pentium 4 или AMD Athlon 64.
Microsoft Windows 7 с пакетом обновлений SP1, Windows 8.1 или Windows 10.
1 ГБ оперативной памяти (рекомендуется 3 ГБ) для 32-разрядной версии; 2 ГБ оперативной памяти (рекомендуется 8 ГБ) для 64-разрядной версии. 2 ГБ свободного пространства на жестком диске для установки; дополнительное свободное пространство, необходимое для установки (не устанавливается на съемные устройства флэш-памяти).
Разрешение монитора 1024x768 (рекомендуется 1280x800).
Для просмотра Illustrator в режиме HiDPI монитор должен поддерживать разрешение не менее 1920x1080.
Видеокарта с поддержкой OpenGL 4.x.
Чтобы использовать новую рабочую среду «Сенсорное управление» в Illustrator, требуется планшет или монитор с поддержкой сенсорного ввода под управлением Windows 8.1 или Windows 10 (рекомендуемый вариант: Microsoft Surface Pro 3).
Необязательно: для использования функции «Производительность графического процессора»: указанный ниже видеоадаптер Intel, NVIDIA или AMD (рекомендуется средний или профессиональный уровень), 1 ГБ видеопамяти (рекомендуется 2 ГБ) и новейшие версии драйверов для обеспечения оптимальной производительности.
Следующие серии видеоадаптеров поддерживают функции производительности графического процессора в Windows в приложении Illustrator:
NVIDIA: серия NVIDIA Quadro K (Kepler), NVIDIA Quadro 6xxx, NVIDIA Quadro 5xxx, NVIDIA Quadro 4xxx, NVIDIA Quadro 2xxx, NVIDIA Quadro 2xxxD, NVIDIA Quadro 6xx, Серия NVIDIA GeForce GTX (4xx, 5xx, 6xx, 7xx, 9xx, Titan), серия NVIDIA Quadro M (Maxwell).
Важно: Microsoft Windows может не обнаружить наличие новейших драйверов графических процессоров NVIDIA.
Intel: Intel HD Graphics серии 4600, Intel HD Graphics серии 5000, Intel Iris Graphics серии 5000, Intel Iris Pro Graphics серии 5000, Intel HD Graphics серии 6000, Intel Iris Graphics серии 6000.
AMD: Устройства следующих серий поддерживаются только в Windows 8 или более поздних версиях: серия графических адаптеров AMD Radeon R9, серия графических адаптеров AMD Radeon R7, серия графических адаптеров AMD Radeon HD 7000, серия графических адаптеров AMD Radeon HD 8000, серия графических адаптеров AMD FirePro V, серия графических адаптеров AMD FirePro W.
Примечание: убедитесь, что у вас установлены новейшие драйверы графического процессора.
Узнайте подробнее об обновленной функции производительности графического процессора для Illustrator CC 2015. Каковы новые функции производительности графического процессора?
Графический процессор (ГП) в видеокартах является частью систем визуализации и представляет собой процессор, который может быстро выполнять команды для обработки и отображения изображений. Компьютеры, ускоренные графическим процессором, обеспечивают большую производительность при работе с видеоприложениями, а также приложениями для дизайна и анимации.
Это значительно повышает производительность: Illustrator работает быстрее и надежнее, чем раньше.
Функция производительности графического процессора появилась в Illustrator CC версии 2014 года, только для компьютеров на базе ОС Windows с определенными совместимыми графическими процессорами NVIDIA. В версии Illustrator CC, выпущенной в 2015 году, функцией производительности ГП можно воспользоваться на компьютерах с ОС Mac и Windows и различными ГП.
Повышение производительности графического процессора в Illustrator CC 2015. Повышение производительности графического процессора позволяет выполнять панорамирование, масштабирование и прокрутку в десять раз быстрее с улучшенным в 10 раз масштабированием (до 64 000% в сравнении с 6400% ранее).
Вот как это работает: выберите инструмент «Масштабирование (Z)» (Zoom tool) и выполните одно из следующих действий:
- Увеличение масштаба: нажмите и удерживайте кнопку мыши (длинное нажатие), затем перетащите курсор вправо.
- Уменьшение масштаба: нажмите клавишу Alt и, удерживая кнопку мыши (длинное нажатие), перетащите курсор влево.
Включение функции производительности ГП. Убедившись, что ваш компьютер отвечает системным требованиям для использования функции производительности графического процессора, следуйте данным указаниям, чтобы включить ее в Illustrator CC. Включение/выключение функции «Просмотр графического процессора»:
- На панели приложения нажмите значок производительности графического процессора, чтобы отобразить параметры производительности графического процессора на панели «Установки».
- Установите (включить) или удалите (выключить) флажок в поле«Производительность ГП» и нажмите кнопку OK. Переключение между режимами просмотра.
Когда включена функция «Производительность графического процессора», можно переключаться между режимом просмотра центрального процессора и режимом просмотра графического процессора с помощью сочетания клавиш (Ctrl + E).
- Чтобы переключиться на просмотр графического процессора, выберите «Просмотр» > «Просмотр графического процессора» (View > GPU Preview).
- Чтобы переключиться на просмотр центрального процессора, выберите «Просмотр» > «Просмотр центрального процессора» (View > Preview on CPU).
Настройки «Производительности графического процессора» (GPU Performance). Настройки функции производительности графического процессора можно изменить на панели «Установки». Настройки производительности графического процессора на панели «Установки». Помимо возможности включать/выключать функцию производительности ГП на панели «Установки» также можно изменять другие настройки:
- «Масштабирование с анимацией» (Animated Zoom). Поставьте флажок в этом поле, чтобы при масштабировании изображение выглядело плавным и анимированным.
- «Показать информацию о системе» (Show System Info). Нажмите на кнопку, чтобы открыть панель «Информация о системе», которая отображает информацию о программном и аппаратном обеспечении среды Illustrator.
- «(Только для NVIDIA) Усилить тонкие линии» ((NVIDIA only) Enhance Thin Lines). Поставьте флажок в этом поле, если при небольшом масштабе тонкие линии изображений кажутся бледными или не просматриваются.
Возникли проблемы с включением функции производительности графического процессора или непредвиденное поведение Illustrator после включения функции? Убедитесь, что ваш компьютер отвечает системным требованиям для использования функции производительности графического процессора (например, если компьютер использует карту ГП AMD, для работы функции графического процессора в Illustrator CC 2015 требуется ОС Windows 8 или более поздняя версия).
Информация от nVidia: ускорение Adobe Illustrator на NVIDIA GPU обеспечивает профессиональным конструкторам значительное увеличение производительности работы за счет ускорения всех функций и возможностей программы. Поддержка GPU-ускорения гарантирует интерактивность в режиме реального времени, вне зависимости от размера изображения, комбинации функций или разрешения дисплея. Конструкторы нуждаются в плавном взаимодействии с творческими инструментами, которые они используют, однако художественная сложность и растущее разрешение дисплеев не позволяет CPU справляться с поставленными задачами. Это приводит к часто меняющемуся времени отклика, что нарушает творческий процесс.

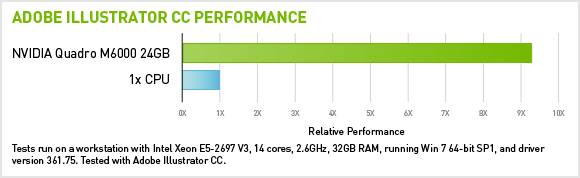

Благодаря графическим процессорам NVIDIA Quadro производительность Illustrator увеличивается в 9 раз по сравнению с CPU в режиме RGB на системах под управлением ОС Windows.
Adobe Illustrator CC использует NVIDIA NV Path Rendering, реализованное как расширение OpenGL, открытого стандарта графической производительности. Path rendering задает сцену как последовательность независимых от разрешения элементов/контуров (path), известных как «дорожки», которые могут быть заполнены цветом. В отличие от растровых изображений, контент, полученный методом path rendering, можно произвольно увеличивать, уменьшать и изменять масштаб без дискретизации результатов.
На сегодняшний день большинство операций path rendering выполняются на CPU. Однако, точно так же, как почти весь 3D рендеринг сейчас осуществляется на GPU, приложения, основанные на path rendering, начинают переходить на использование более быстрых и энергоэффективных GPU.


Adobe Illustrator CC 2015.3

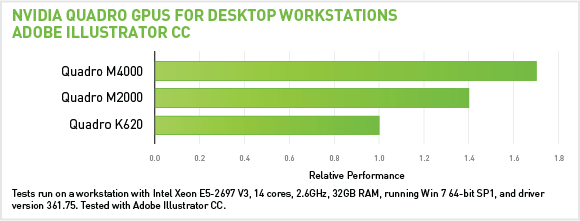

Сравнение производительности видеокарт nVidia Quadro различных ценовых категорий:

Adobe Illustrator CC 2015.3

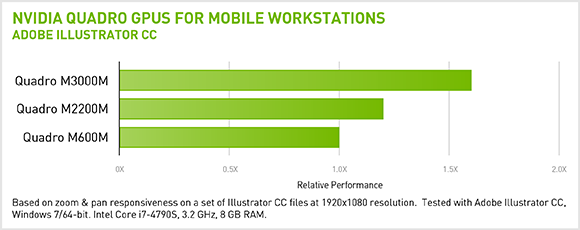

Сравнение производительности мобильных видеокарт nVidia Quadro различных ценовых категорий:

Adobe Illustrator CC 2015.3

В драйверах видеокарт nVidia, используется OpenGL специфичное расширение GL_NV_path_rendering для NV_path_rendering. Версия: Version 1.3 поддерживается в драйверах NVIDIA Driver Release 337.88 и выше.
*Драйверы некоторых видеоадаптеров обеспечивают дополнительные параметры для ускорения или изменения отображения графики. Иногда эти параметры могут отрицательно повлиять на перерисовку экрана в Illustrator. Попробуйте отключить специфические функции драйвера, чтобы определить оптимальные настройки для использования с Illustrator.
*Проблема: ошибки/некорректная работа функций повышения производительности ГП. Некоторые пользователи сталкиваются с проблемами при использовании функций повышения производительности ГП в Adobe Illustrator. Вот некоторые из них:
- Отображаемые графические объекты выглядят неровными/черными/белыми.
- Сбой в работе Illustrator.
- Документы отображаются в черно-белом цвете.
Решение 1: обновите программные драйверы ГП. Функции повышения производительности ГП в Illustrator CC 2015 лучше работают с новейшими, обновленными драйверами ГП.
Решение 2: начните с чистого файла установок. Закройте Illustrator, если он запущен. В зависимости от используемой операционной системы перейдите к:
Mac OS: /Users/<пользователь>/Library/Preferences/Adobe Illustrator
Windows: %appdata%\Adobe
И переименовываем папку установок:
Mac OS: переименовываем папку 19.0.0 на 19.0.0_old.
Windows: переименовываем папку Adobe Illustrator 19 Settings на Adobe Illustrator 19 Settings_old.
Перезапускаем Illustrator и проверяем, корректно ли работают функции повышения производительности ГП.
Наимаем комбинацию клавиш: Cmd/Ctrl+E, чтобы переключиться в режим ЦП и продолжать использовать Illustrator.

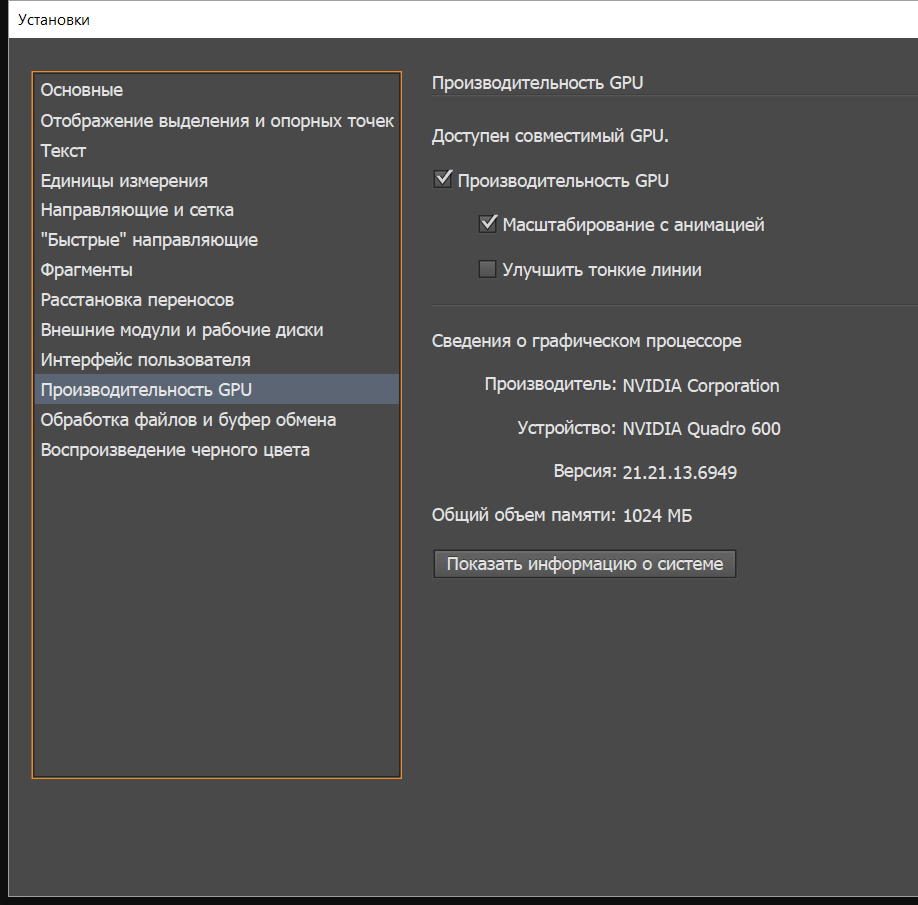

Итак, первый подопытный: nVidia Quadro 600. Выполняем команду: Редактирование > Установки > Производительность GPU...


Adobe Illustrator CC 2015.3

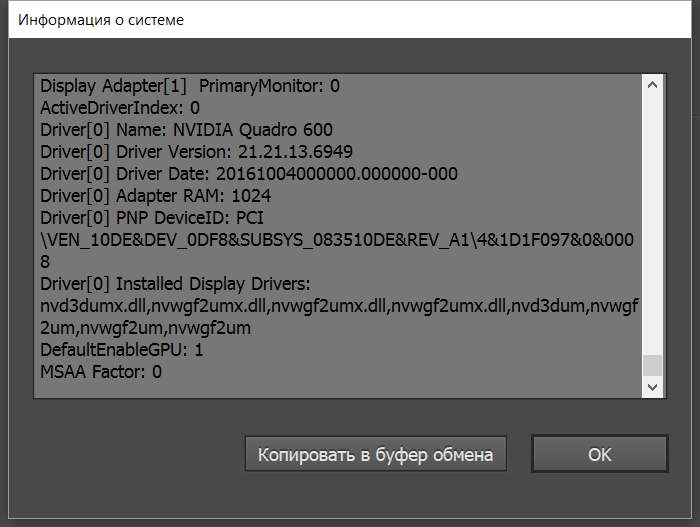

Нажимаем на кнопку: Показать информацию о системе.

Adobe Illustrator CC 2015.3

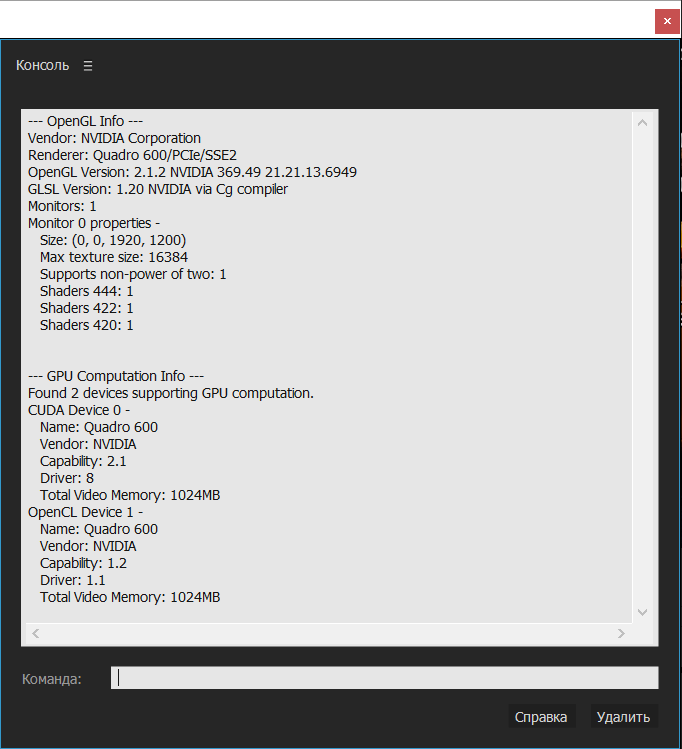

Информация о видеокарте отображаемая утилитой GPUSniffer:

Adobe Illustrator CC 2015.3

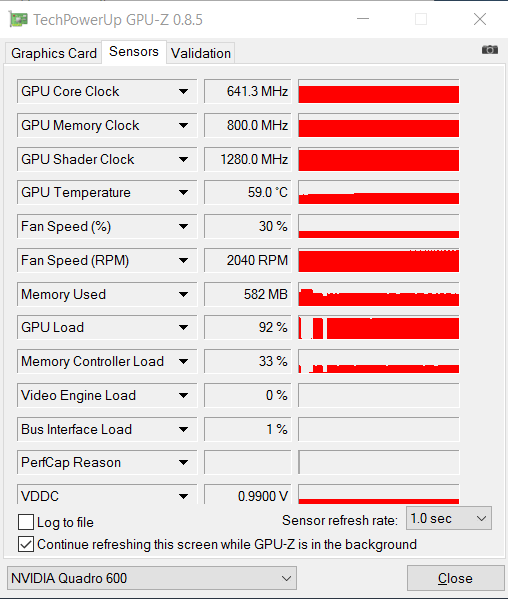

Смотрим на график загрузки GPU: 92% и ровный, долгий график выполнения операций если задать несколько ступеней масштабирования (при удерживаемой клавише Alt, сделать несколько оборотов колеса мыши).


Adobe Illustrator CC 2015.3

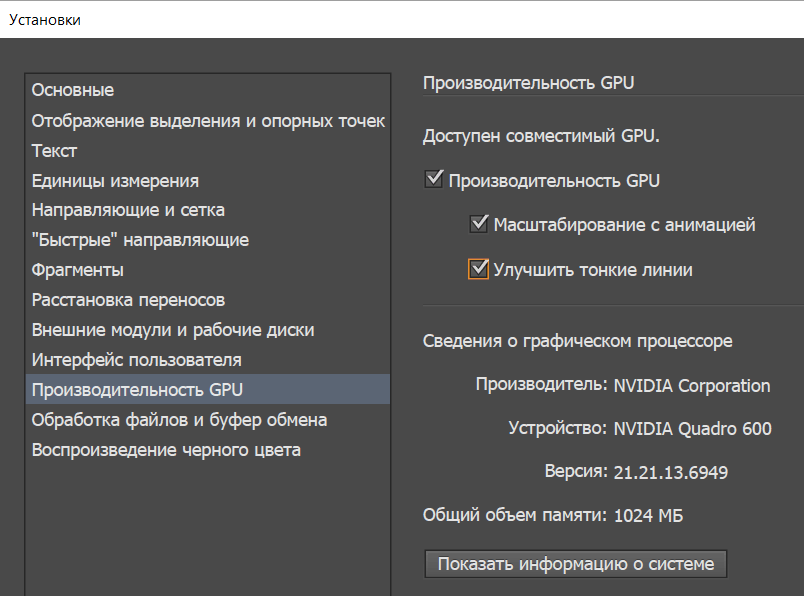

Идем в настройки и активируем функцию: Улучшить тонкие линии.

Adobe Illustrator CC 2015.3

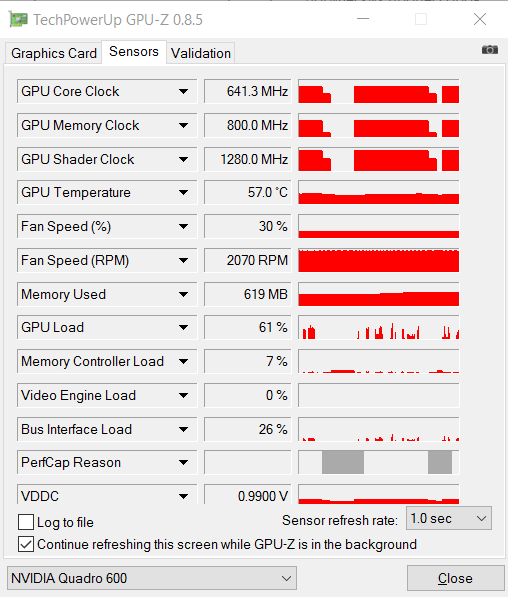

Работа видеокарты преображается, она начинает легко масштабировать и делать панорамирование (Ctrl + скроллинг) большого документа, и пики загрузки доходят только до 61%.


Adobe Illustrator CC 2015.3

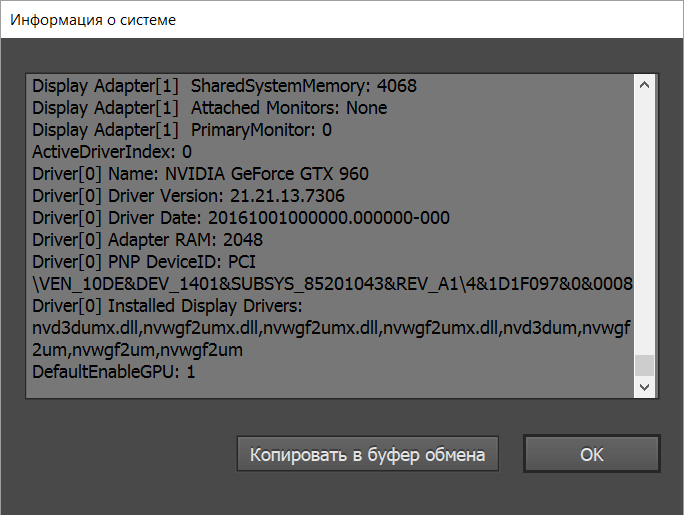

Теперь проверим те же операции, на игровой видеокарте nVidia GeForce GTX 960. Идем в Установки > Производительность GPU, и нажимаем на кнопку: Показать информацию о системе.


Adobe Illustrator CC 2015.3

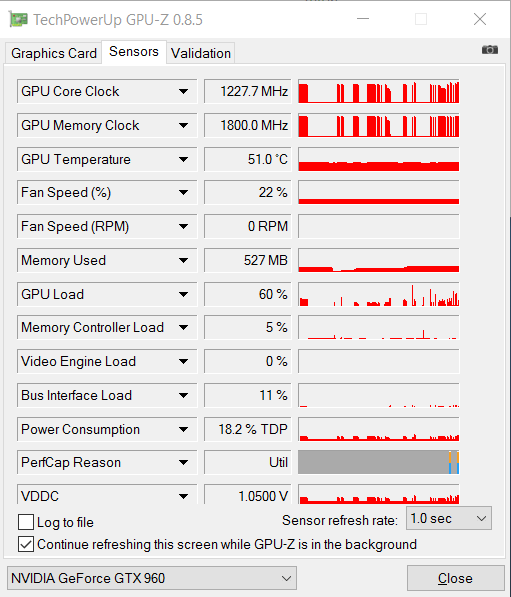

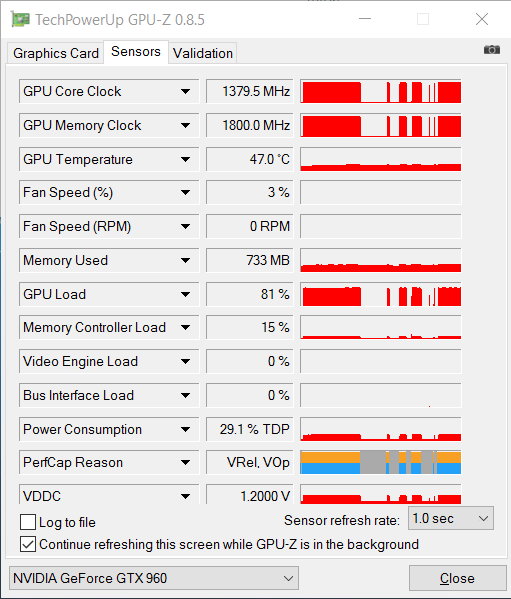

Со снятой галкой: Улучшить тонкие линии. Как видно по длине загрузке, видеокарта на тяжелых операциях масштабирования, также задумывается:


Adobe Illustrator CC 2015.3

С установленной галкой: Улучшить тонкие линии, видим уже совсем другой график загрузки:

Adobe Illustrator CC 2015.3

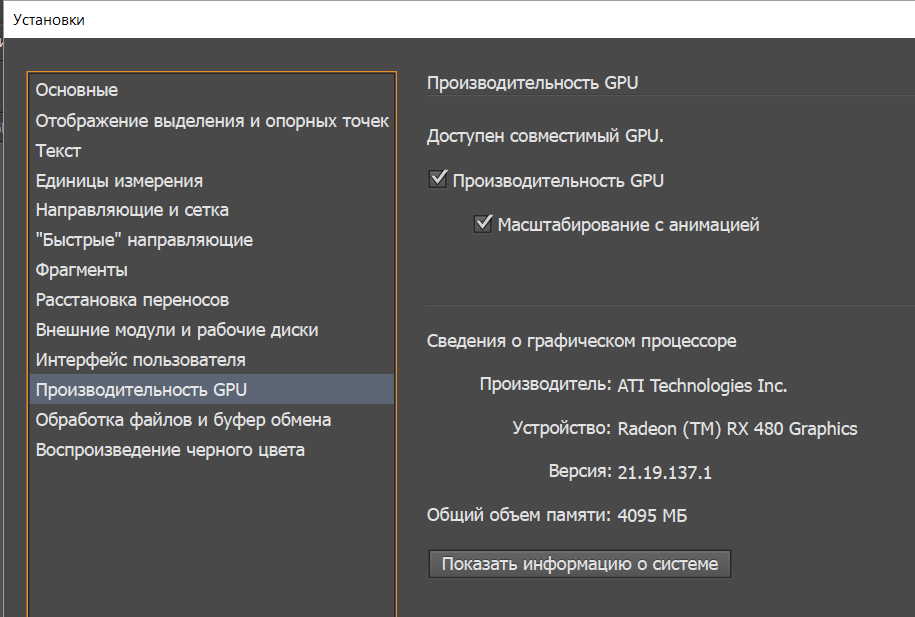

Проверим видеокарту построенную на новом чипсете AMD Radeon RX 480. Как видим функция Улучшить тонкие линии, недоступна для видеокарт построенных на чипсете AMD.


Adobe Illustrator CC 2015.3

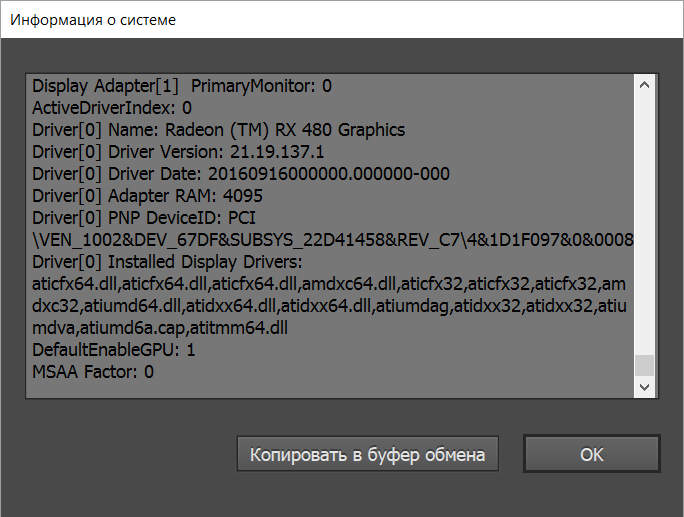

Нажимаем на кнопку: Показать информацию о системе.

Adobe Illustrator CC 2015.3

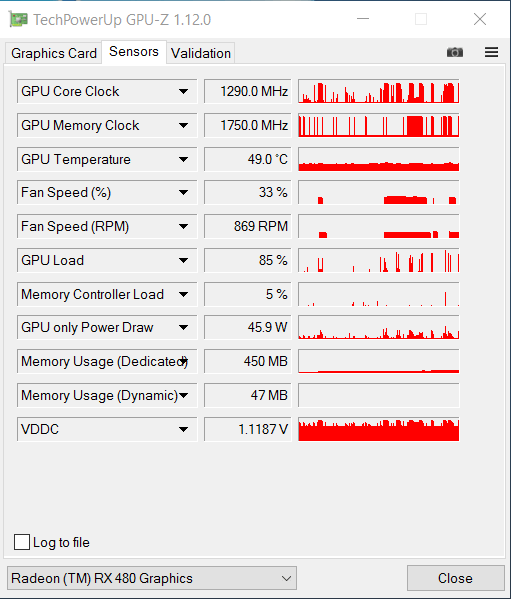

Память работает на частоте: 1750МГц (7ГГц).

Adobe Illustrator CC 2015.3

Память работает на частоте: 300МГц (1.2ГГц).

Adobe Illustrator CC 2015.3

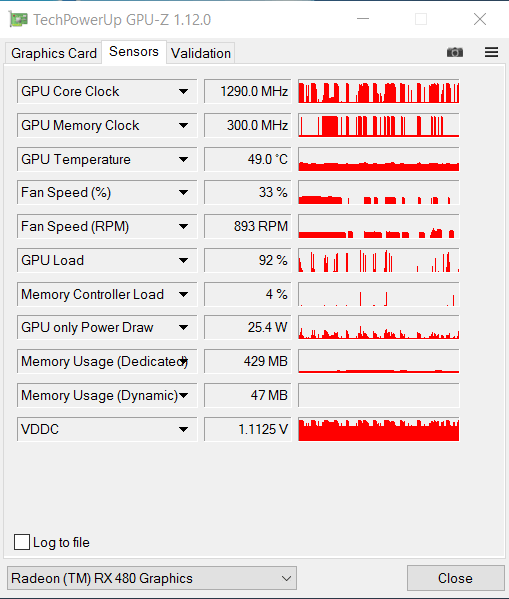

Если несколько раз прокрутить колесо мыши удерживая клавишу Alt, для резкой смены масштаба изображения, то AMD Radeon RX 480 “задумывается» как и nVidia Quadro 600, без включенной галки Улучшить тонкие линии.


Adobe Illustrator CC 2015.3

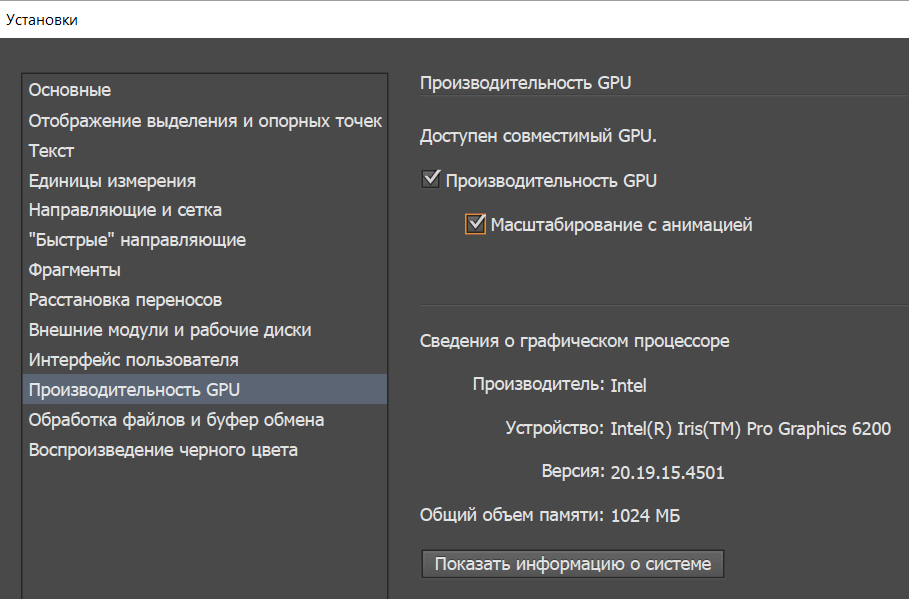

Проверим интегрированную видеокарту Intel Iris Pro Graphics 6200 (GT3e) центрального процессора Intel Core i5-5675C. Как и для видеокарт построенных на чипсетач AMD, для интегрированной графики Intel, также недоступна функция Улучшить тонкие линии.


Adobe Illustrator CC 2015.3

Нажимаем на кнопку: Показать информацию о системе.

Adobe Illustrator CC 2015.3

Как ни странно, но интегрированная графика Intel, показала более отзывчивую работу, чем дискретная графика от AMD.
