Обновление firmware

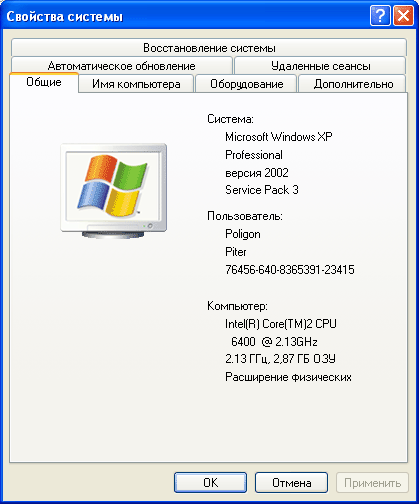

Краткий мануал как обновить прошивку диктофона серии Еdic-mini Tiny 16, чтобы можно было использовать более свежие версии операционных систем Windows. Итак изначально нам нужна предустановленная операционная система Microsoft Windows XP SP3:


Edic-mini Tiny 16 B26

Программа RecManager уже должна быть установлена в системе, она предназначена для обнаружения диктофона при подключении его к ПК и работе с ним. Также скачиваем с официального сайта: ETS16_FW_Updater_3_10_OldBat.exe (для диктофонов B25 и B26) это программа запускается с ПК и предназначена для обновления прошивки. И скачиваем с официального сайта архив ImgWriter.zip, этот образ предназначена для загрузки новой версии программы RecManager в память диктофона.

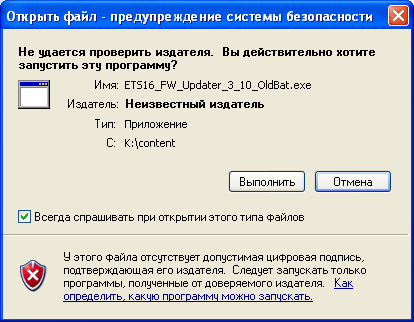

Подключаем диктофон к компьютеру, перед этим убедившись по индикации, что он работает и записывает (подключать диктофон необходимо в режиме запись остановлена). Затем запускаем программу ETS16_FW_Updater_3_10_OldBat.exe и следуем указаниям программы установщика. Работа программы может продолжаться несколько минут и зависит от объема внутренней памяти диктофона и быстродействия ПК.


Edic-mini Tiny 16 B26

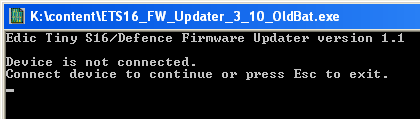

Device is not connected – устройство не обнаружено (проверяем подключение).

Edic-mini Tiny 16 B26

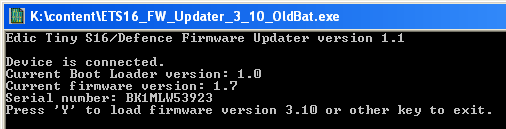

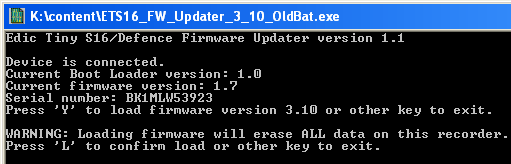

Device is connected – устройство определилось и найдено. Можно увидить версию загрузчика, прошивки, серийный номер устройства. Для загрузки прошивки версии 3.10 необходимо нажать на клавишу Y (предварительно переключившись на английскую раскладку).


Edic-mini Tiny 16 B26

WARNING: loading firmware will erase ALL data on this recorder. Press L to confirm or other key to exit. Внимание: загрузка прошивки стирает все данные на данном рекордере. Нажмите L чтобы подтвердить загрузку или любую клавишу для выхода.


Edic-mini Tiny 16 B26

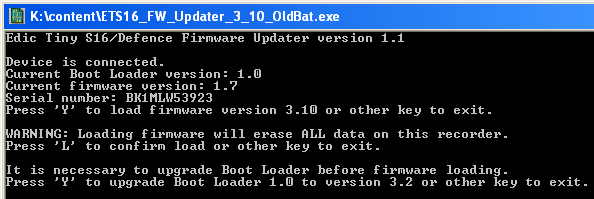

Далее, необходимо обновить Boot Loader с версии 1.0 до 3.2, для этого нажимаем на клавишу: Y.

Edic-mini Tiny 16 B26

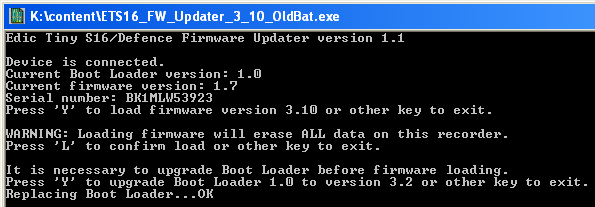

Replacing Boot Loader... OK. Замена Boot Loader прошла успешно.

Edic-mini Tiny 16 B26

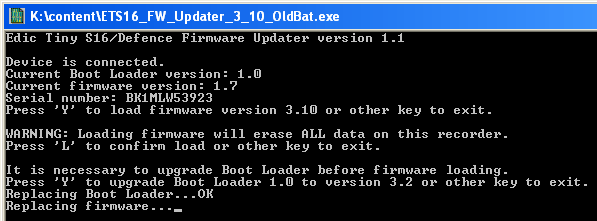

Replacing firmware – замена прошивки.

Edic-mini Tiny 16 B26

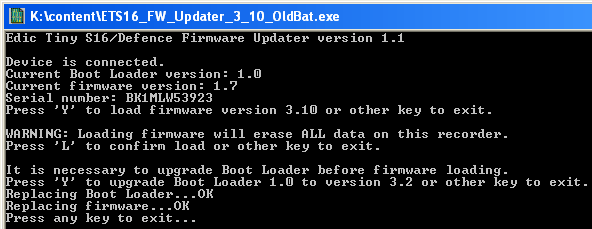

После появления в окне обновления фразы: Press any key to exit, нажмите любую клавишу и произойдет автоматический выход из программы. Обновление установлено.


Edic-mini Tiny 16 B26

Разархивируем ImgWriter.zip в отдельную папку и запускаем программу ETS16_ImgWriter.exe и следуем указаниям программы (в Windows Vista запускать от имени администратора) . Работа программы может продолжаться несколько минут и зависит от объема памяти диктофона и быстродействия ПК.
Правая кнопка мыши на файле и выбираем: Извлечь все...


Edic-mini Tiny 16 B26

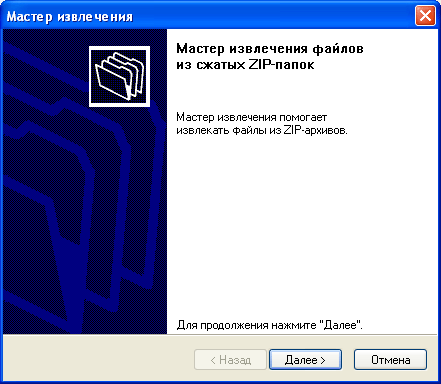

В Мастере извлечения, нажимаем на кнопку: Далее >

Edic-mini Tiny 16 B26

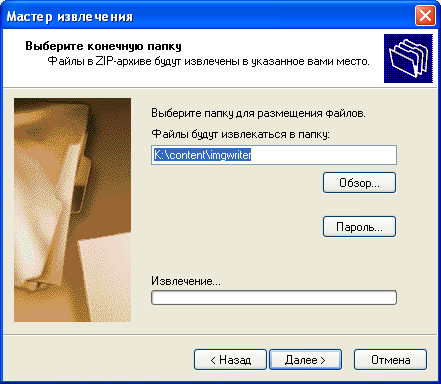

Выбираем конечную папку и нажимаем Далее >

Edic-mini Tiny 16 B26

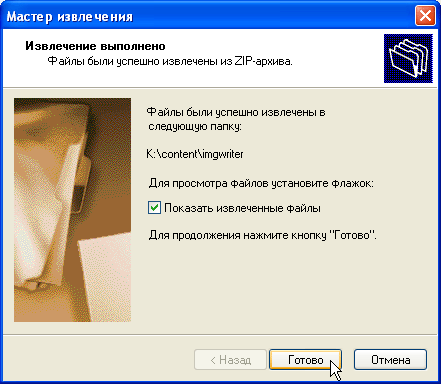

Извлечение выполнено, нажимаем на кнопку: Готово.

Edic-mini Tiny 16 B26

Запускаем ETS16_ImgWriter.exe (двойной клик).

Edic-mini Tiny 16 B26

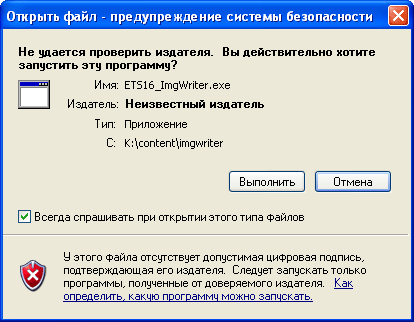

Нажимаем на кнопку: Выполнить.

Edic-mini Tiny 16 B26

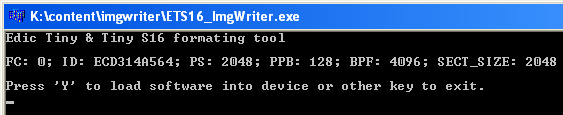

Нажимаем на клавишу: Y для загрузки софта на устройство.

Edic-mini Tiny 16 B26

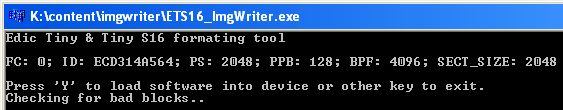

Запустится процесс Checking for bad blocks... проверки на битые блоки.

Edic-mini Tiny 16 B26

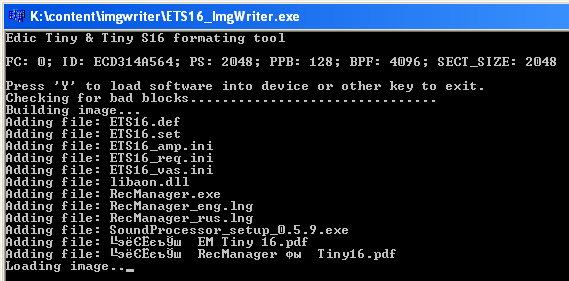

Building image – построение образа, Loading image – загрузка образа.

Edic-mini Tiny 16 B26

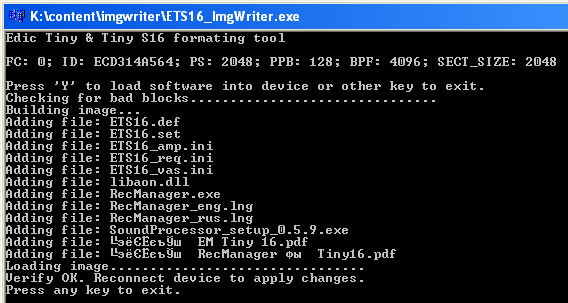

После появления в окне обновления фразы: Press any key to exit, нажимаем любую клавишу и произойдет автоматический выход из программы. Новая версия программы RecManager загружена в постоянную память диктофона.


Edic-mini Tiny 16 B26

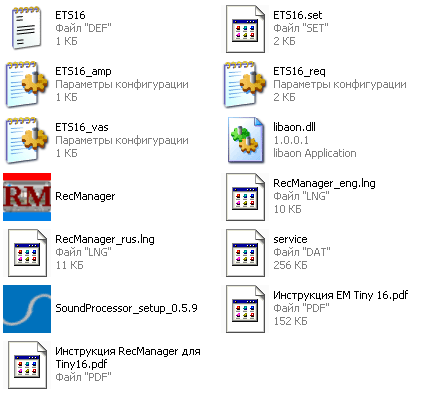

Теперь, при подключении к ПК, диктофон будет распознаваться как съемный диск и программу RecManager, для работы с диктофоном, нужно будет запускать оттуда (пропадает необходимость установки RecManager отдельно на ПК). Проверьте это, отключив диктофон от ПК и подключив снова. Перенесите инструкцию из памяти диктофона на свой ПК, чтобы всегда иметь к ней доступ. Содержимое, при подключении диктофона как флешки к Windows 7:


Edic-mini Tiny 16 B26

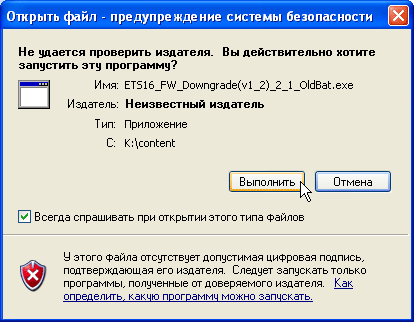

Если, по каким-то причинам, нас не устраивает новая прошивка, то можно вернуться к предыдущей версии. Для этого потребуется программа возврата ETS16_FW_Downgrade(v1_2)_2_1_OldBat.exe (для диктофонов B25 и B26).


Edic-mini Tiny 16 B26

Close all other digital recorder applications and try again – закройте все приложения связанные с диктофоном (RecManager) и попробуйте снова.


Edic-mini Tiny 16 B26

Читаем далее.
