Обзор бюджетных материнских плат начального уровня построенных на чипсете Intel Z690 Express.
Сегодня мы рассмотрим тепловую производительность VRM девяти материнских плат Intel Z690 по цене от 220 до 300 долларов. Поэтому, если вы действительно хотите убедиться, что материнская плата на Z690, которую вы покупаете, не является горячим мусором - как мы обнаружили с материнскими платами предыдущего поколения Z590, читайте материал ниже. Бренд ASRock попал в черный список, поэтому нет плат от этого популярного производителя, который раньше частенько выпускал народные хиты.
Участники тестирования:

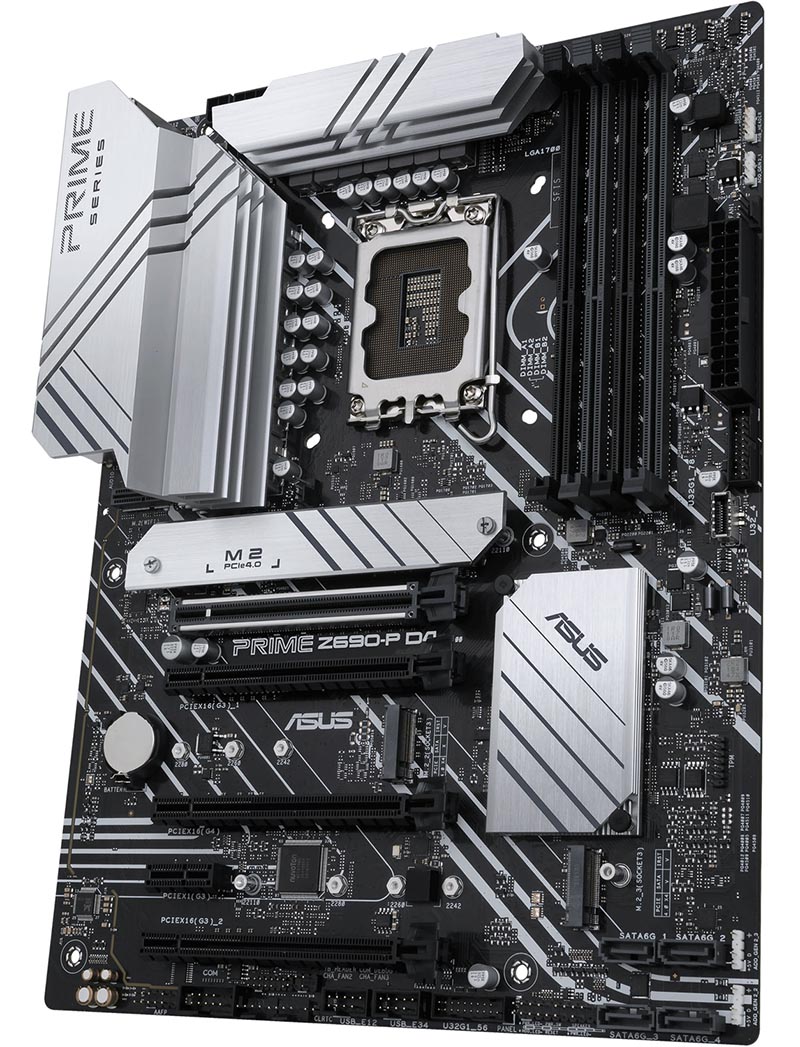

Asus Prime Z690-P D4: продается за 220 долларов, форм-фактор ATX, PCIe 5.0, три слота M.2, 15 силовых модулей DrMOS, до 128ГБ DDR4, HDMI, DisplayPort, Realtek 2.5Gb Ethernet, USB 3.2 Gen2х2 Type-C, фронтальный интерфейс USB 3.2 Gen1 Type-C, поддержка Thunderbolt 4, звуковой кодек Realtek ALC897, 4х SATA.
Оптимизированная система питания: 14+1 силовой модуль DrMOS, разъемы ProCool, высококачественная элементная база. На каждый из 15 каналов приходится по одной ферритовой катушке индуктивности и по одной транзисторной сборке Vishay Siliconix SiC654. Они могут обеспечивать нагрузку 50А. Напряжение VCCGT/iGPU регулируется мосфетами SIC643 (60А). ШИМ контроллер: Digi+ ASP2100. Разъёмы питания: 24+8+4.
Слоты расширения: 1x PCIe x16 Gen5, 3x PCIe x16 Gen3 (x4), 1x PCI-e x1 Gen3.

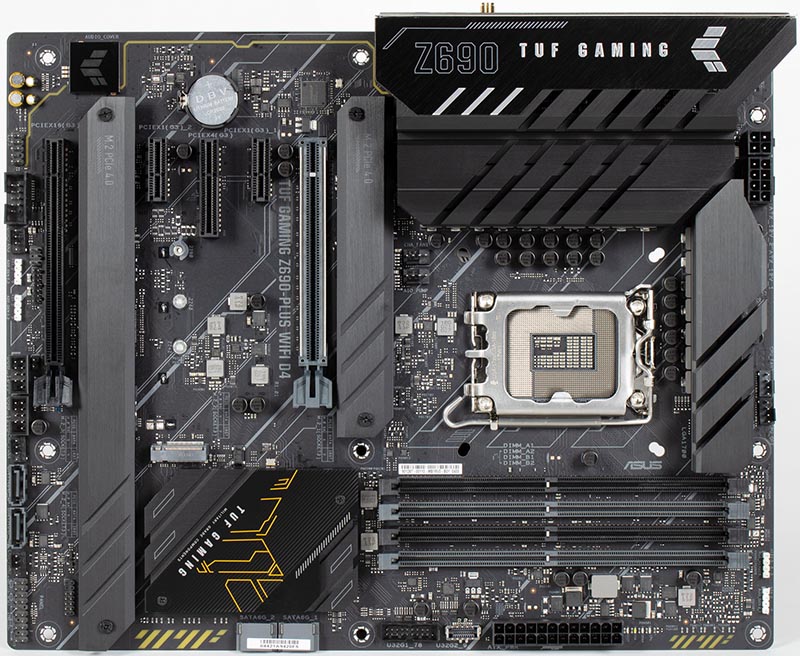

Asus TUF Gaming Z690-Plus WiFi D4: $290, 15 силовых модулей DrMOS, PCIe 5.0, DDR4, четыре слота M.2, Wi-Fi 6 и 2.5G Ethernet (контроллеры Intel: Intel AX-201NGW + Intel I225-V), HDMI, DisplayPort, 2x USB 3.2 Gen2 (Type-A), USB 3.2 Gen2х2 Type-C (Realtek RTS5463 + ITE IT8851), фронтальный интерфейс USB 3.2 Gen2 Type-C, 4х SATA 6 Гбит/с и 4x M.2 PCIe 4.0 x4 (три слота закрыты радиаторами), поддержка Thunderbolt 4, 8-канальный аудио кодек Realtek ALC897 (работает через HDA, а не USB интерфейс), без операционных усилителей и ЦАП, но с конденсаторами Nichicon Fine Gold.
В системе питания процессора, выполненной по схеме 14+1, применяются силовые модули DrMOS, рассчитанные на ток до 80 ампер (Vishay SiC659). Каждый из которых включает в себя драйвер, нижний и верхний MOSFET-ключи. 14+2+1 (14 на VCore, 2 на VCCIO и 1 на iGPU/GT). Каждый канал фазы имеет суперферритовый дроссель и SiC659 MOSFET от Vishay на 80А. Управляет схемой фирменный ШИМ-контроллер DiGi+ ASP2100, рассчитанный максимум на 16 фаз. Две фазы VCCIO имеют свой собственный ШИМ-контроллер On Semi. Шестислойная печатная плата, разъёмы питания: 24+8+4.
Существует также версия этой платы DDR5, и она использует тот же VRM блок.
Слоты расширения: 1x PCIe 5.0 x16 (на базе процессора) и 1x PCIe 3.0 x16 (на базе чипсета, в режиме x4), 2x PCIe 3.0 x1, 1x PCIe 3.0 x4.

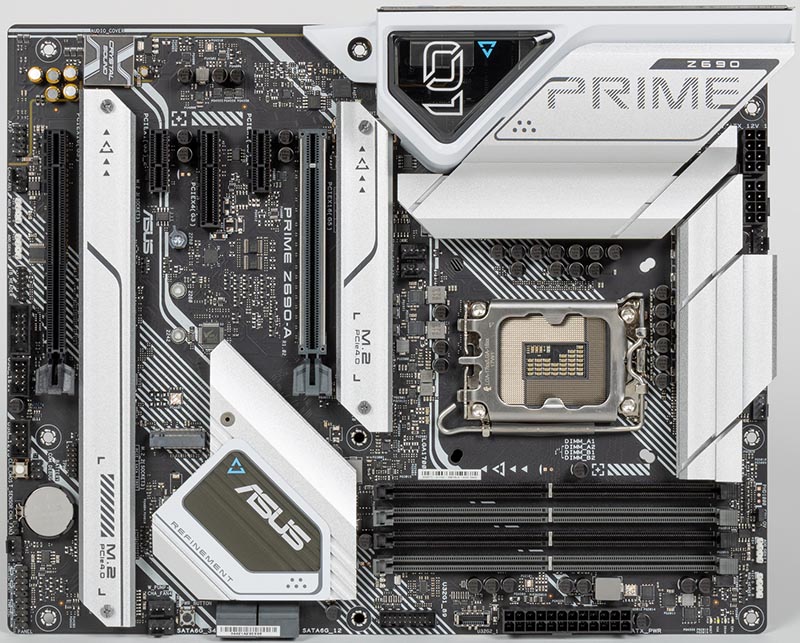

Asus Prime Z690-A: $300, 16x PCIe 5.0, 4x M.2 NVMe PCIe 4.0 x4 (три слота с радиаторами), 16+1 DrMOS, DDR5, HDMI, DisplayPort, Intel 2.5 Gb Ethernet, 2х USB 3.2 Gen2 (10 Гбит/с, Type-A), USB 3.2 Gen 2x2 Type-C (Realtek RTS5463+ITE IT8851), внутренний USB 3.2 Gen 2 Type-C, Thunderbolt 4 разъёмы для карты расширения, звуковой кодек Realtek S1220A, без операционных усилителей и ЦАП, но с конденсаторами Nichicon Fine Gold, 4х SATA 6 Гбит/с.
Схема питания процессора выполнена по схеме 16+1 (всего 17 фаз, 16 на VCore и 1 на интегрированное графическое ядро). Каждый канал фазы имеет суперферритовый дроссель и SiC640 MOSFET от Vishay на 60 А. Управляет схемой фирменный ШИМ-контроллер DiGi+ ASP2100, рассчитанный максимум на 16 фаз.
Блок VCCSA имеет свою отдельную двухфазную схему питания, управляемую ШИМ-контроллером MP2940A от Monolithic Power Systems.
Разъёмы питания: 24-контактный АТХ + два 8-контактных EPS12V.
Слоты расширения: 1х PCIe 5.0 x16 (режим x16), 1х PCIe 3.0 x16 (режим x4), 1х PCIe 3.0 x4 и 2х PCIe 3.0 x1.

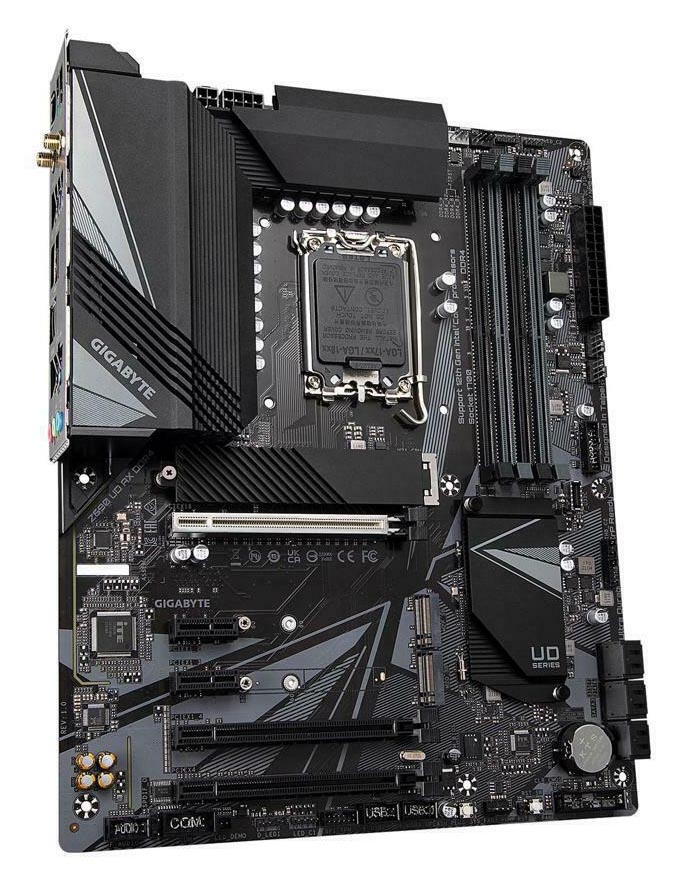

Gigabyte Z690 UD AX DDR4: $220, хотя существует пять версий этой платы, все они используют один и тот же VRM, и поэтому тепловые результаты будут применяться ко всем моделям. Часть VCore VRM составляют 16 силовых блоков OnSemi NCP303160 60A, которые не самые большие, но их много, так что эта бюджетная плата Z690 должна работать хорошо.
Используется ШИМ-контроллер Renesas RAA229131, обеспечивающий работу до 20 фаз. Напряжение VCore формируется 16 сборками OnSemiNCP303160 60A — каждый мосфет выдерживает нагрузку в 60А. Т.е. фазы в цепи питания — настоящие, а не сдвоенные за счет параллельного подключения. Напряжение VCCGT регулируется полевым транзистором NCP303160 (60А), а VCCAUX — парой сборок MP87992 (140А в сумме).
За охлаждение VRM-зоны отвечает пара довольно крупных алюминиевых радиаторов. Шестислойная печатная плата, разъёмы питания: 24+8+4.
Слоты расширения: 1x PCI Express x16 5.0, 2x PCI Express x16 3.0 (режимы: х1 и х4) и 3x PCI Express x1 3.0.
6 разъемов SATA 6 Гбит/с + 3 слота M.2 NVMe PCIe 4.0 x4. Многоканальный звуковой кодек: Realtek ALC897.
Сеть: Realtek 2,5GbE LAN (RTL8125BG) + Intel Wi-Fi 6 AX201 + Bluetooth 5.2.
Один внутренний USB 3.2 Gen1 разъем (Type-C, 5 Гбит/с), USB 3.2 Gen2 (Type-A) и USB 3.2 Gen2x2 (20Гбит/с) на задней панели. 2 разъема для подключения Thunderbolt плат раширения.
1 разъем для подключения TPM-модуля (только для модулей GC-TPM2.0 SPI / GC-TPM2.0 SPI 2.0).

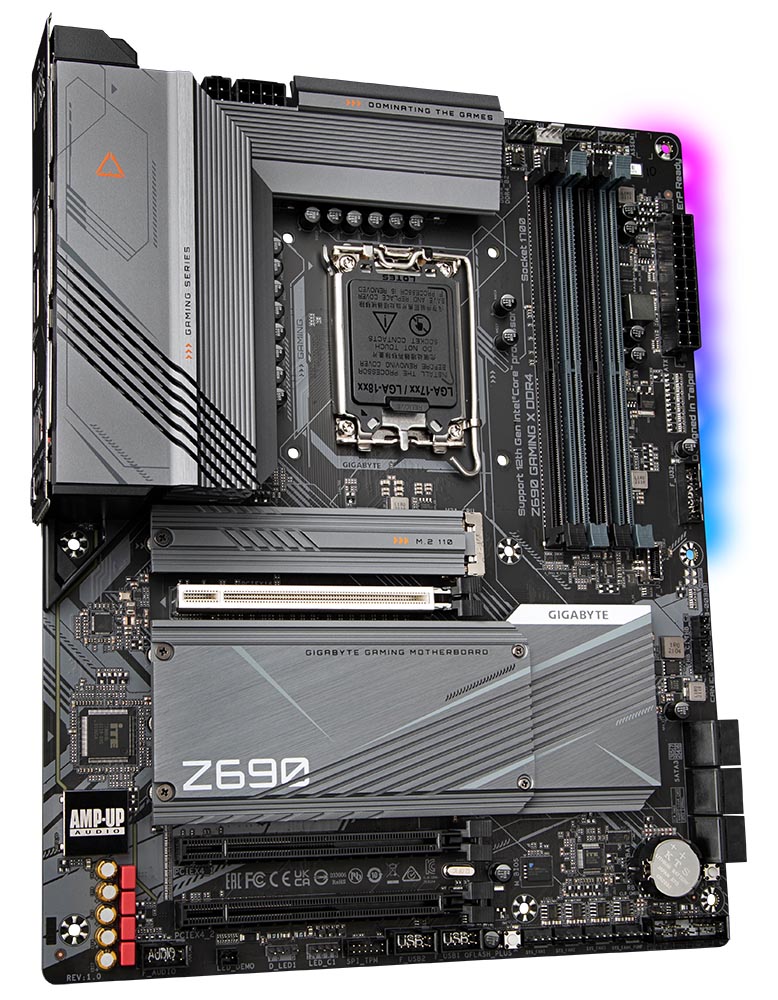

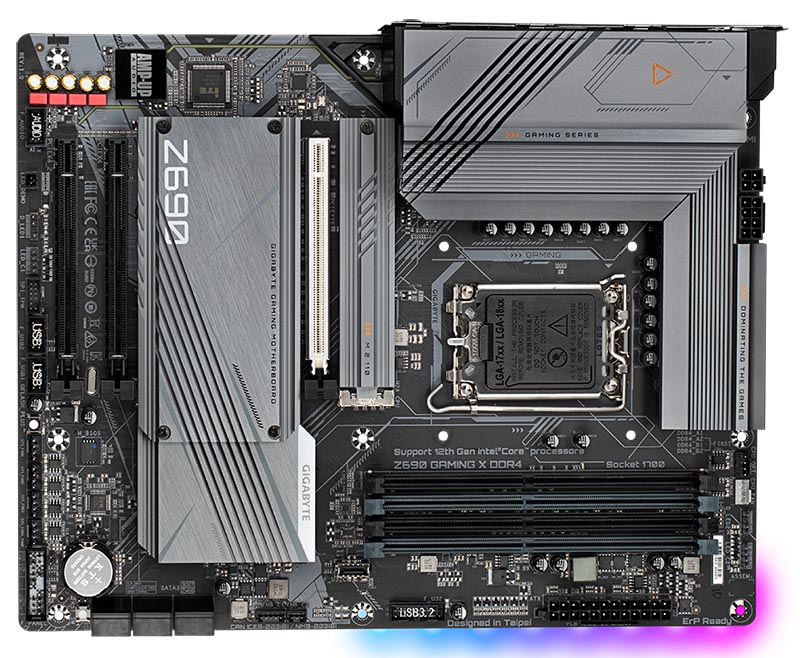

Gigabyte Z690 Gaming X DDR4: за 10 долларов больше они также предлагают Z690 Gaming X DDR4, который поставляется в двух версиях: версия DDR4, которая у нас есть, и версия DDR5, которая отличается дизайном VRM. Оба имеют 16-ступенчатый vcore с использованием 60A powerstage, но в то время как модель DDR4 использует те же модели OnSemi, что и версии UD, версия DDR5 была обновлена до DrMOS 60A powerstage. У нас нет модели DDR5 для тестирования, но, предположительно, она будет лучше, чем версия DDR4.
16+1+2 фазный Digital VRM дизайн, PCIe 5.0 дизайн и два PCI Express 3.0 x16 (х4) слота, Fully Covered Thermal Design, 4х PCIe 4.0 M.2 с Enlarged Thermal Guard, 6x SATA 6Gb/s, 2.5GbE LAN, 120dB Hi-Res Audio с WIMA (звуковой кодек Realtek ALC1220-VB), задний USB 3.2 Gen2x2 Type-C и два USB 3.2 Gen2 Type-A, Q-Flash Plus, разъёмы питания: 24+8+4, два Thunderbolt разъёма для подключения карты расширения.

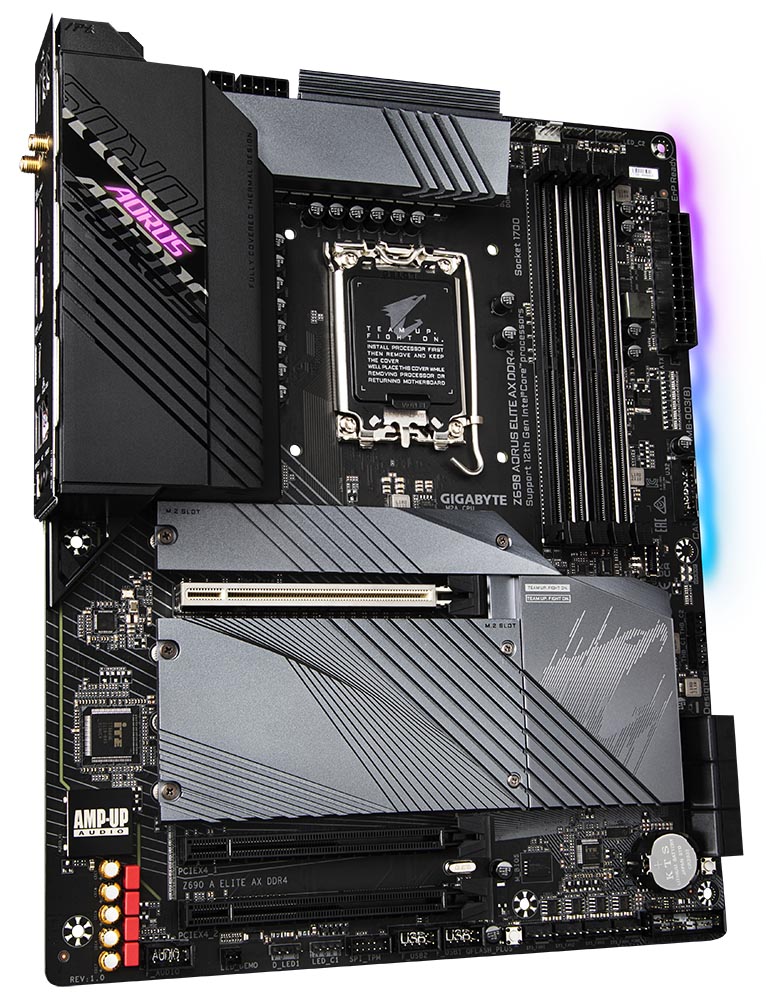

Gigabyte Z690 Aorus Elite AX DDR4: $270, ATX платы у нас есть Aorus Elite и Aorus Elite AX, обе с версиями DDR4 и DDR5. Платы DDR4 используют компоненты VRM, отличные от моделей DDR5, при этом первые используют 16 на Semi FDMF5062 70A powerstages для VCore, а вторые DrMOS 60A powerstages.
12+1+2 фазный Digital Power дизайн, силовые компоненты Power Stage(до 60A нагрузки), 6-слойная печатная плата PCIe 5.0 Ready, высококачественные дроссели и конденсаторы, удвоенная толщина медного слоя.

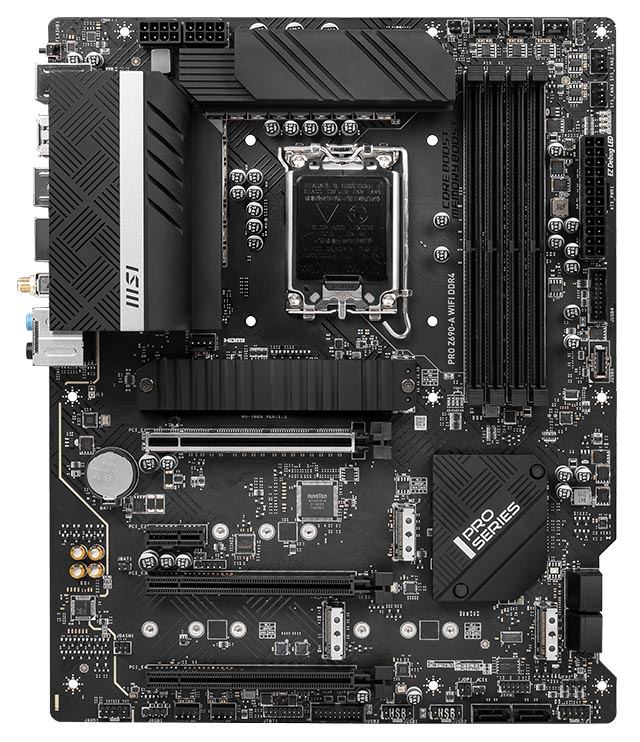

MSI PRO Z690-A WIFI DDR4: в нижней части стека находится Z690-A Pro WiFi DDR4 за 220 долларов. Эту плату можно приобрести с поддержкой Wi-Fi или без нее, и любой вариант доступен в вариантах DDR4 или DDR5, что означает, что всего существует четыре модели. Хорошей новостью является то, что все четыре имеют одинаковые 14-фазные vcore VRM, использующие каскады питания Alpha & Omega AOZ5016QI 55A.
Подсистема питания 14+1+1. 6-слойная печатная плата с увеличенным содержанием меди. Разъёмы питания: 1x 24-pin ATX main power + 2x 8-pin ATX 12V.
Радиатор системы питания с термопрокладкой, чья теплопроводность составляет 7 Вт/(мK), позволят полностью реализовать весь скоростной потенциал самых мощных процессоров.
Высокоскоростные интерфейсы: PCIe 5.0, Lightning Gen4 x4 M.2, Intel Turbo USB 3.2 Gen 2х2, 4x M.2 NVMe PCIe x4 (три 4.0 и один комбо 3.0), 6x SATA 6 Gb/s (6x PCH), 2x USB 3.2 Gen 2 10Gbps (внутренний Type-C и на задней панели Type-A), звуковой кодек Realtek ALC897, 1x TBT разъём с поддержкой RTD3.
Сеть: 2,5 Гбит/с LAN (Intel I225-V) + Intel Wi-Fi 6 AX-201NGW + Bluetooth 5.2.

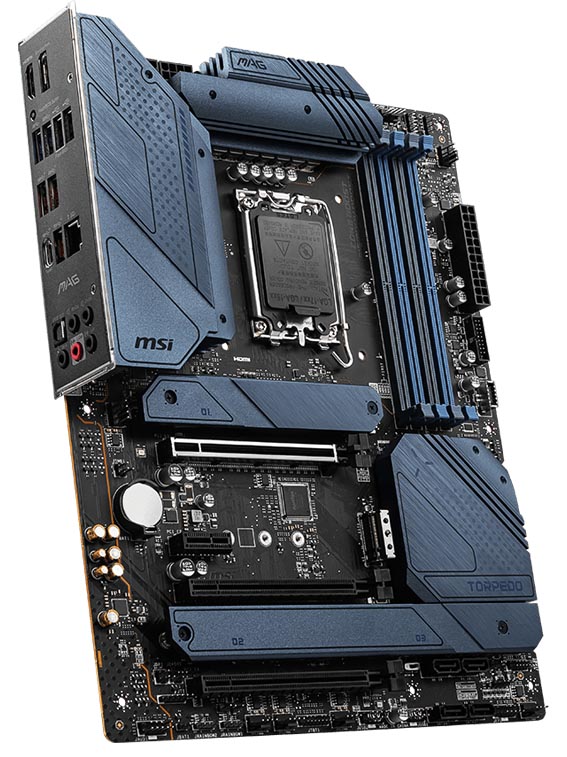

MSI MAG Z690 Torpedo: за 280 долларов, и, как и Asus Prime Z690-A, эта плата поддерживает только память DDR5. Системная плата оснащена 16-фазным vcore, использующим MPS MP87992 70A powerstages, и это та же конфигурация VRM, что и на немного более дорогом Z690 Tomahawk WiFi DDR4 стоимостью 300 долларов, который мы также включили в этот обзор.
Подсистема питания 16+1+1 Duet Rail. 16x Monolithic Power Systems MP87992 (VCore, 70A), 1x Monolithic Power Systems MP87992 (GT, 70A) и 1x Monolithic Power Systems MP87992 (AUX, 70A). PWM-контроллер MP2960 от Monolithic Power System, который может управлять девятью фазами. Он как раз отвечает за 16 спаренных фаз VCore и одну фазу GT. 6-слойная печатная плата с увеличенным содержанием меди. Разъёмы питания: 1x 24-pin ATX main power + 2x 8-pin ATX 12V.
MSI Lightning Gen 5 PCI-E представляет пропускную способность интерфейса x16 до 128 ГБ/с, что вдвое превышает скорость предыдущего поколения. Материнские платы MSI используют усовершенствованный слот PCI-E SMT(Surface Mount Technology) для уменьшения помех и электрических шумов. Поддерживают повышенную пропускную способность и более высокую скорость передачи сигнала PCI-E 5.0.
Поддержка памяти DDR5 с частотой до 6400 МГц (в режиме разгона).
Звуковая подсистема представлена кодеком Realtek ALC4080 с 7 аудио конденсаторами.

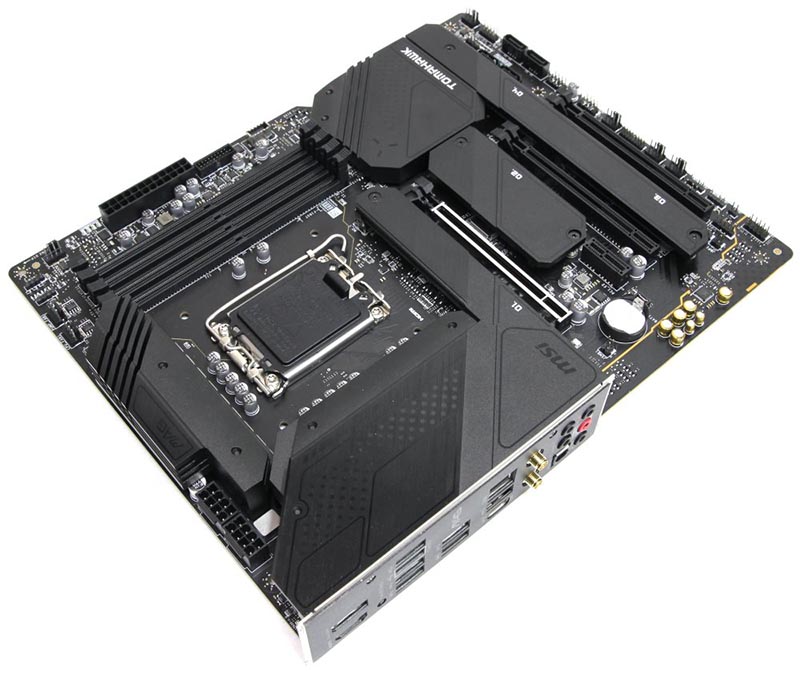

MSI MAG Z690 Tomahawk WiFi DDR4: $300, есть только две версии Z690 Tomahawk WiFi, одна с DDR4 и одна с DDR5, и, к счастью, обе имеют одинаковый дизайн VRM.
Подсистема питания насчитывает 18 фаз (16+1+1) и расположена вокруг процессорного сокета. В качестве ШИМ-контроллера используется чип MPS MP2960. В качестве сборок применены DrMOS MP87992 производства Monolithic Power Systems с максимальной силой тока 70А.

...........................

Тест плат с процессором Intel Core i9-12900K 8+8 Core ($599) - Core i9-12900K, комнатная температура 21С, стандартный воздушный поток (используется СВО iCUE H170i Elite Capellix), ATX корпус Corsair iCUE 7000X. 1кВт-ный блок питания Corsair HX1000 PSU (CP-9020139-EU). 1 час прогона в Cinebench R23.
iCUE 7000X был сконфигурирован с одним задним 140-мм вытяжным вентилятором и тремя 140-мм впускными вентиляторами, что является стандартной конфигурацией для данного случая.
Для стресс-тестирования материнских плат мы используем Cinebench R23 в течение часа, после чего мы сообщаем о максимальной температуре печатной платы. Обратите внимание, что оценка Cinebench предназначена только для окончательного прохода, а не для среднего значения всех проходов, завершенных в часовом цикле.
Начиная с результатов Core i9-12900K, мы находим Asus Prime Z690-A в верхней части нашего графика рядом с TUF Gaming Z690-Plus WiFi D4 с максимальной температурой всего 60 градусов.
MSI Z690 Tomahawk также был там, в основном соответствуя двум платам Asus с температурой всего 61C. MSI Z690 Torpedo также показал себя очень хорошо, хотя это модель только для DDR5, поэтому сейчас она имеет ограниченную привлекательность.

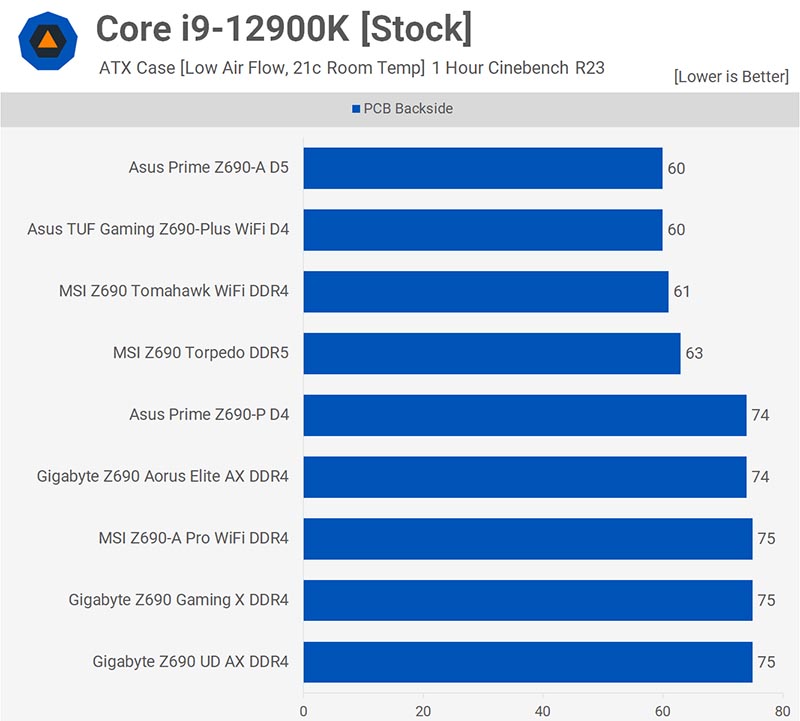

Core i9-12900K, комнатная температура 21С, небольшой воздушный поток (используется СВО iCUE H170i Elite Capellix без дополнительного вентилятора, обдувающий VRM), ATX корпус. 1 час прогона в Cinebench R23. Температура:

Все платы Gigabyte Z690 были весьма разочаровывающими, несмотря на то, что показали удовлетворительный результат. Z690 Aorus Elite AX DDR4 достиг 74C, что делает его немного более горячим, чем конкурирующие платы от MSI и Asus.
Интересно, что Aorus Elite был едва ли лучше, чем Gaming X и UD. Мы не уверены, в чем заключается ограничение Gigabyte, но все платы показали более 70C, что делало их на 10-15 Градусов горячее, чем у большинства конкурирующих моделей. Единственными исключениями были MSI Z690-A Pro начального уровня и Asus Prime Z690-P D4, которые достигли 74C, что является достойным результатом и настолько хорошим, насколько это возможно для материнских плат на чипсете Z690 стоимостью 200 долларов.

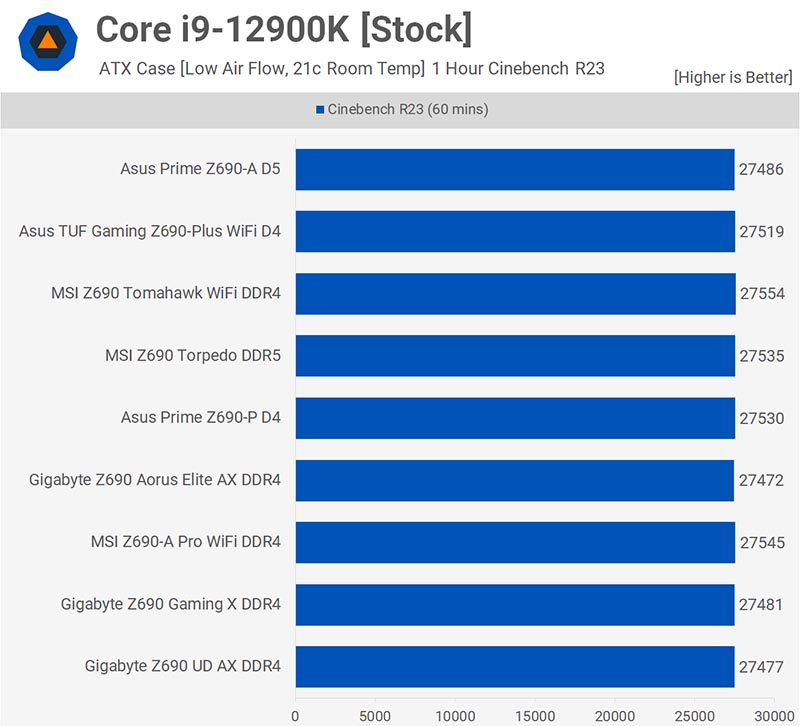

Количество набранных баллов в Cinebench R23:

Несмотря на различия в мощности пакета, все платы работали и поддерживали частоту P-core 4,9 ГГц, и ни одна из этих материнских плат не была ограничена по мощности из коробки. Но поскольку новые процессоры Alder Lake довольно сложны, мы также включили оценку Cinebench R23 после 60-минутного стресс-теста.
Как вы можете видеть, мы рассматриваем разницу в баллах не более чем на 0,3% между различными платами, так что производительность была одинаковой.

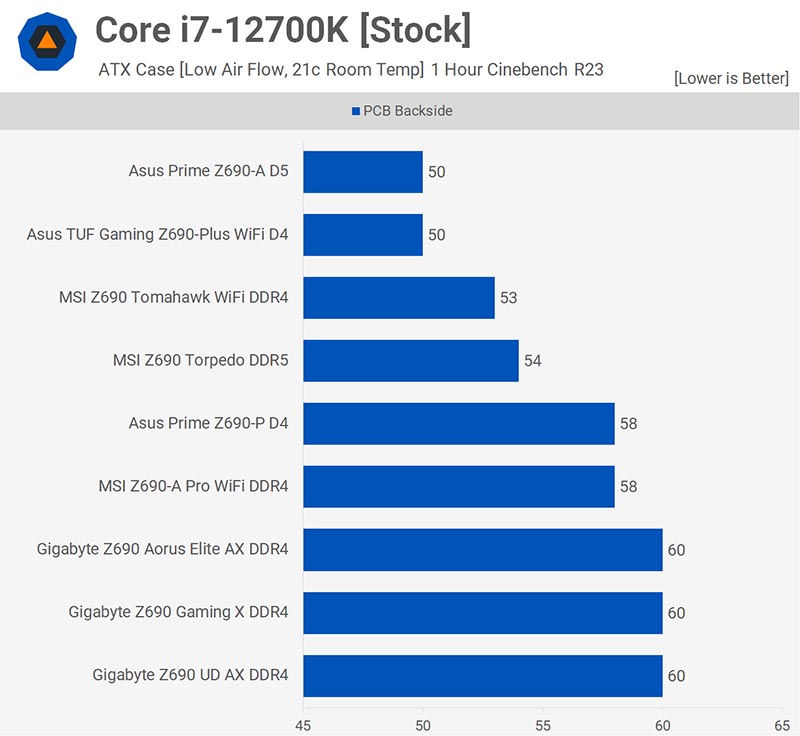

Тест плат с процессором Intel Core i7-12700K 8+4 Core ($409) - Core i7-12700K, комнатная температура 21С, небольшой воздушный поток (используется СВО iCUE H170i Elite Capellix без дополнительного вентилятора, обдувающий VRM), ATX корпус. 1 час прогона в Cinebench R23. Температура:

Тепловой разрыв между лучшими и худшими платами значительно сократился при использовании Core i7-12700K. Здесь мы наблюдаем разницу не более чем в 10 градусов.
Опять же, Asus Prime Z690-A и TUF Gaming Z690-Plus WiFi D4 показали наилучшие результаты. Затем у нас есть MSI Z690 Tomahawk и Torpedo, за которыми следует MSI Z690-A Pro. Как ни странно, в нижней части графика находятся три гигабайтные платы, все из которых достигли максимума при 60C.
Вам может показаться странным, что все эти платы Gigabyte имеют одинаковую пиковую температуру, учитывая, что в них используются разные компоненты, но мы провели повторное тестирование, и даже встроенные датчики температуры VRM показали одинаковую температуру 68C.

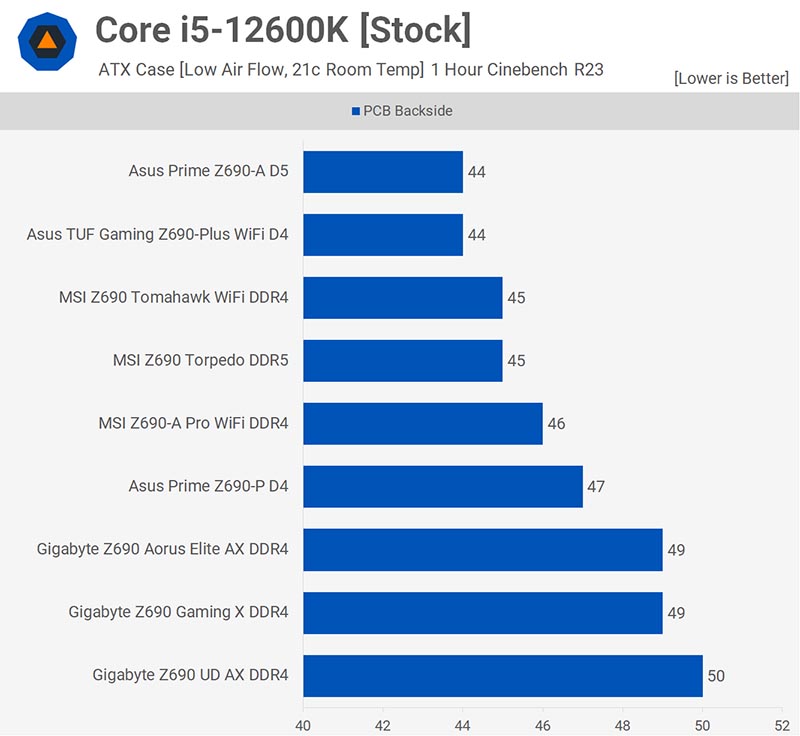

Тест плат с процессором Intel Core i5-12600K 6+4 Core ($289) - Core i5-12600K, комнатная температура 21С, небольшой воздушный поток (используется СВО iCUE H170i Elite Capellix без дополнительного вентилятора, обдувающий VRM), ATX корпус. 1 час прогона в Cinebench R23. Температура:

Затем с Core i5-12600K мы наблюдаем разницу в 6 градусов между лучшими и худшими платами. Конечно, на данный момент температура VRM больше не актуальна, поскольку все платы работали в безопасных пределах. Так что, по крайней мере, при выборе из этой связки любой будет отлично работать с 12600K, даже в теплом климате, и на самом деле то же самое верно и в паре с Core i7-12700K.
Хотя Asus отказалась выпускать Prime Z690-P D4, на самом деле это достойная бюджетная материнская плата Z690. MSI Z690-A Pro WiFi и Gigabyte Z690 UD AX DDR4, возможно, лучше, но, безусловно, нет ничего плохого в Prime Z690-P, если предположить, что цены конкурентоспособны в вашем регионе.
Хорошей новостью является то, что все протестированные платы работали даже с самым высококлассным процессором LGA 1700 и были далеки от достижения температуры печатной платы 100C. Таким образом, вы могли бы сказать, что производительность была приемлемой по всем направлениям.
Где Prime Z690-P D4 немного разваливается, так это когда вы смотрите за пределы VRM, с точки зрения функций он не совсем сложен. На панели ввода-вывода вы найдете всего полдюжины USB-портов - на два меньше, чем у MSI Z690-A Pro, и на четыре меньше, чем у Gigabyte Z690 UD. Вы также получаете на один слот M.2 меньше, чем у Z690-A Pro, и на два порта SATA меньше.
Есть также Gigabyte Z690 Gaming X DDR4 за 230 долларов, которая действительно хорошо выглядит за такую цену, особенно если вам не нужен Wi-Fi.
Остальные материнские платы стоят очень близко к 300 долларам, а более слабые тепловые характеристики VRM Gigabyte Z690 Aorus Elite AX DDR4 делают его менее привлекательным по этой цене. Asus Prime Z690-A и MSI Z690 Torpedo поддерживают только DDR5, поэтому для большинства они исключены, остаются: Asus TUF Gaming Z690-Plus WiFi D4 и MSI Z690 Tomahawk WiFi DDR4.
С точки зрения тепловых характеристик VRM, они были почти одинаковыми, так что реальных победителей не было. Они также очень похожи по функциям с сопоставимым подключением ввода-вывода, оба предлагают Wi-Fi 6, локальную сеть 2,5 ГБ, 4 слота M.2 и предустановленные экраны ввода-вывода. Tomahawk поставляется с 2 дополнительными портами SATA и дополнительным полноразмерным слотом PCIe x16, хотя он подключен только для полосы пропускания x4. В целом они очень похожи, так что все будет зависеть от цены и доступности, когда вы будете делать покупки для них.

..............................

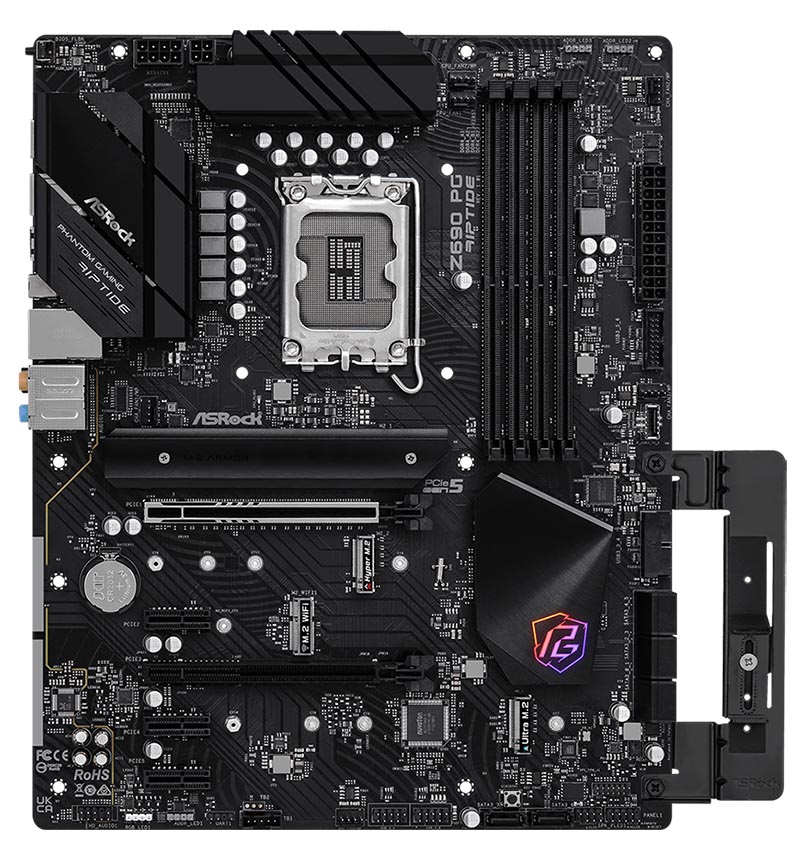

Бюджетную плату ASROCK Z690 PG Riptide можно купить за 13999 рублей, она имеет следующие ключевые особенности:
- 13 фаз питания (12+1+1), 55A Dr.MOS полевые транзисторы OnSemi NCP302155, ШИМ-контроллер ONSemi NCP81530 в режиме 6+1. 6 реальных фаз и удвоители.
- Слоты расширения: PCIe 5.0 x16 (армирован) + PCIe 4.0 х16 (x4).
- 8x SATA. 2х M.2 PCIe 4.0 x4 слота и 1х M.2 PCIe 3.0 x4/SATA комбо слот.
- Разъем Thunderbolt AIC (5-pin, поддержка ASRock Thunderbolt 4 AIC Card).
- Порты на задней панели: 2х USB 3.2 Gen2 Type A порта (10 Гбит/с) и 1х USB 3.2 Gen2x2 Type-C порт (20 Гбит/с).
- Шесть разъемов для питания вентиляторов.
- PL1=240 Вт. Если выбрать тип используемой системы охлаждения: СЖО с 360-340-мм радиатором, то PL1 будет увеличен до 265 Вт.

*Если доплатить до 16490 рублей, то можно купить плату MSI PRO Z690-A WIFI DDR4 со следующими её особенностями можно ознакомиться ниже:
- 14+1+1 фазы питания VRM блока, 6-слойная печатная плата с увеличенным содержанием меди.
- 3x M.2 PCIe 4.0 x4 слота & 1x M.2 PCIe 3.0 x4/SATA комбо слот, штатный радиатор охлаждения.
- 2х слота PCIe 3.0 x16 (x4 и х1) & 1x PCIe 5.0 x16 с пропускной способностью 128ГБ/с.
- Многоканальны звуковой кодек Realtek ALC897.
- Порты на задней панели: 1х USB 3.2 Gen 2x2 (Type-C) и 1х USB 3.2 Gen 2 (Type-A). Фронтальный USB 3.2 Gen 2 (Type-C).
- Проблемный Intel I225-V 2.5Gbps LAN контроллер.
- Беспроводная сеть: Intel Wi-Fi 6 AX210 + Bluetooth 5.2.
- Разъёмы питания: 24+8+8 контактные.

*Если ещё немного доплатить (до 16990 рублей), то можно купить плату GIGABYTE Z690 GAMING X DDR4 со следующими плюсами относительно ASROCK Z690 PG Riptide:
- Цифровой VRM-модуль (целевые 16+1+2 фазы питания), силовые компоненты Power Stage, до 60 А нагрузки на фазу. Максимальный ток силового каскада Power Stage варьируется, в зависимости от параметра VCORE.
- 4x M.2 PCIe 4.0 x4 слота и фирменный радиатор Thermal Guard.
- 2х слота PCIe 3.0 x16 (x4) & 1x PCIe 5.0 x16.
- Звуковой кодек Realtek ALC1220 и аудиоконденсаторы WIMA.
- Порты на задней панели: 1х USB 3.2 Gen 2x2 (Type-C) и 2х USB 3.2 Gen 2 (Type-A). Фронтальный USB 3.2 Gen 2 (Type-C).
- Разъёмы питания: 24+8+4 контактные.

..............................

Таблица характеристик VRM блока бюджетных материнских плат, построенных на чипсете Intel Z690 Express и использующих бюджетную память DDR4:
https://docs.google.com/spreadsheets/d/12zN-dLsD6ifn3T0kKv1edhr0jEEbPOwKo6aJC5Ko9NQ/edit#gid=0

..............................

Останавливаемся на бюджетной плате ASROCK Z690 PG Riptide, из-за второго слота PCIe 4.0 х16 (x4) для подключения второй видеокарты.
Теперь надо решить вопрос с валидированной памятью, так как планируется занять все 4 слота максимальным объёмом. Для этого нам понадобятся 32ГБ модули памяти.
Для ASROCK Z690 PG Riptide в российской рознице можно было найти только два модуля памяти (но у них зелёный текстолит):
- Kingston KVR32N22D8/32 (Micron B-die, DS, 2/4) за 7950 рублей.
- Samsung M378A4G43AB2-CWE (Samsung A-die, DS, 2/4) за 8290 рублей.
Если на каждом модуле мы теряем 2.5 тыра, то 4х модуля это 10 тыров, соответственно выгоднее взять более дорогую мать, но с поддержкой более дешевой валидированной памяти.
Из бюджетных модулей доступны всякие нонейм или типа бренды (которые трудно встретить в списке валидации), с заводским разгоном (CL ниже 22), на разных чипах и имеющие разные ранги (при одинаковой маркировке). Список таких модулей:
- A-Data Premier AD4U320032G22-SGN (CL22, зелёный текстолит) за 5699 рублей.
- Patriot Signature PSD432G32002 (CL22, SpecTek) за 5899 рублей.
- AMD R9 R9432G3206U2S-U (CL16) за 5990 рублей.
- KingSpec KS3200D4P12032G (CL17, 1.2В, двухранговые/DR) за 6190 рублей.
*Список 16ГБ валидированных модулей в российской рознице, состоит всего из одной модели:
- Kingston VALUERAM KVR32N22S8/16 (CL22, 16нм Micron E-die Z32D, SS/SR, 2/4, зелёный текстолит) за 3990 рублей.
Но, в российской рознице получаем большой список бюджетных (не валидированных) модулей:
- Netac NTBSD4P32SP-16-N OEM (CL16, DR, базовая частота 2133МГц, 1.35В) за 2730 рублей.
- Netac NTBSD4P32SP-16 (CL16, DR, базовая частота 2133МГц, 1.35В) за 2820 рублей.
- Kimtigo Cavalry KMKUAGF683200 (CL22/CL17 и 1.2В/1.35В(XMP)) за 2890 рублей.
- A-Data Premier AD4U320016G22-SGN (CL22, зелёный текстолит, Samsung 16нм E-die K4A8G085WE-BCWE/SpecTek, DR/SR) за 2970 рублей.
- KingSpec KS3200D4P13516G/KS3200D4P12016G (CL17, 1.2В, двухранговые/DR) за 2990 рублей.
- Apacer AU16GGB32CSYBGH (EL.16G21.GSH) (CL 22-22-22-52-74, 1.2В, 20м чипы Nanya NT5AD1024M8A3-JR или Samsung K4A8G085W-BCWE D-die, DR, нет датчика температуры) за 2990 рублей.
- HikVision HKED4161CAB2F1ZB1/16G (CL18) за 2990 рублей.
- Digma DGMAD43200016S/DGMAD43200016D (CL22) за 2990 рублей.
- GeIL Pristine GP416GB3200C22SC (CL22) за 2999 рублей.
- Patriot Signature Line PSD416G320081/PSD416G32002 (CL22) за 2999 рублей.
- TESLA TSLD4-3200-CL22-16G (CL22) за 2999 рублей.
- BIWINTECH B14AUAG73222R#A (CL22) за 3050 рублей.
- AMD R9 R9416G3206U2S-U (CL16) за 3190 рублей.
- Foxline FL3200D4U22-16G (CL22, 1.2В) за 3210 рублей.
- CBR CD4-US16G32M22-01 (CL22, 1.2В) за 3300 рублей.
- Qumo QUM4U-16G3200P22 (CL22) за 3390 рублей.
- Silicon Power SP016GBLFU320B02 (CL22) за 3390 рублей.
- Acer BL.9BWWA.228 (CL22) за 3400 рублей.

..............................

По процессору (не забываем про бюджетность сборки), цены для удобства берём у одного продавца. Получаем следующие расклады:
i5-12400 (2.5-4.4ГГц, 7.5+18МБ, UHD 730 (24EU) @ 1.45ГГц, 117Вт): 14990 рублей.
Доплатив до 17490 рублей (+ 2500) за i5-12500 (3.0-4.6ГГц, 7.5+18МБ, UHD 770 (32EU) @ 1.45ГГц, 117Вт), по сути получаем 200МГц скорости (не учитываем +8EU у UHD 770).
Доплатив до 19990 рублей (+ 5000) за i5-13400 (2.5-4.6ГГц, 9.5+20МБ, UHD 730 (24EU) @ 1.55ГГц, 154Вт), по сути получаем 200МГц скорости + 4 энергоэффективных ядра 1.8-3.3ГГц (не учитываем +100МГц у UHD 730).
Доплатив до 25990 рублей (+ 11000) за i5-13500 (2.5-4.8ГГц, 11.5+24МБ, UHD 770 (32EU) @ 1.55ГГц, 154Вт), по сути получаем 400МГц скорости + 6 энергоэффективных ядра 1.8-3.5ГГц (не учитываем +8EU у UHD 770 и +100МГц).
Или за эту сумму (23390 рублей) можно выбрать i5-12600K (3.7-4.9ГГц, 9.5+20МБ, UHD 770 (32EU) @ 1.45ГГц, 150Вт), по сути получаем 500МГц скорости + 4 энергоэффективных ядра 2.8-3.6ГГц (не учитываем +8EU у UHD 770).

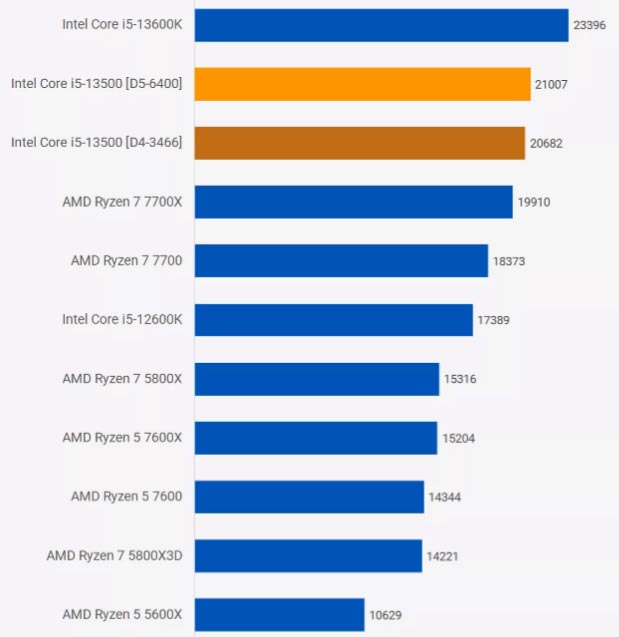

i5-12400 vs i5-12500 Cinebench R23 (Multi-Core): 12454 vs 12601.
i5-12400 vs i5-13400 Cinebench R23 (Multi-Core): 12454 vs 16311.
i5-12400 vs i5-12600k Cinebench R23 (Multi-Core): 12454 vs 17660.
i5-12600k vs i5-13500 Cinebench R23 (Multi-Core): 17660 vs 20920.
R7 7800X3D vs i5-13500 Cinebench R23 (Multi-Core): 18062 vs 20920.
R7 7700X vs i5-13500 Cinebench R23 (Multi-Core): 19833 vs 20920.

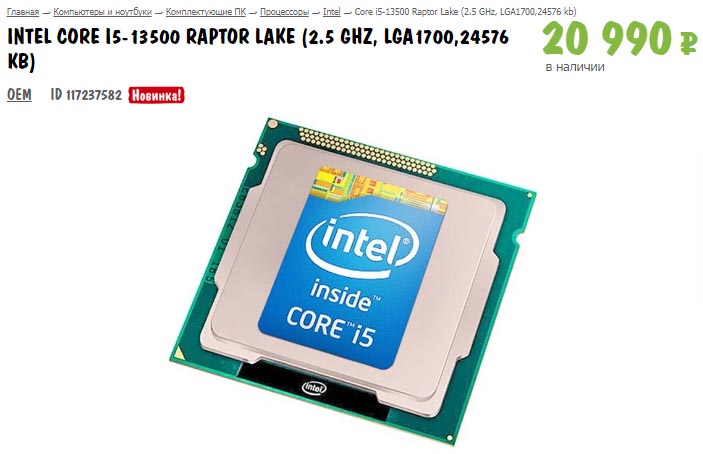

*Но, есть вполне себе актуальные цены на i5-13500 в интернет магазинах, которые могут склонить к выбору данной модели процессора:

*По производительности Intel UHD Graphics 730/770 (GT1) которая никак не связана с Intel Quick Sync Video. Итак, Intel UHD Graphics 730 имеет 24 EU (Execution Units,исполнительных блока) и 192 Shading Units (шейдеров), производительность (FP32) - 537 Гигафлопс. В Intel UHD Graphics 770 используются 32 EU (исполнительных блока) и 256 Shading Units (шейдеров), производительность (FP32) - 742 Гигафлопс.
Тактовую частоту (iGPU) в серии процессоров Raptor Lake-S подняли до 1.55ГГц, относительно 1.45Ггц в Alder Lake-S. Соответственно производительность с одинарной точностью у Intel UHD Graphics 770 выросла до 844 Гигафлопс.

..............................

По скорости памяти, использовались модули: G.Skill Ripjaws V 32GB DDR4-3600 CL16 (работали на частоте DDR4-3466 из-за режима Gear1) & DDR5-6400 CL32.

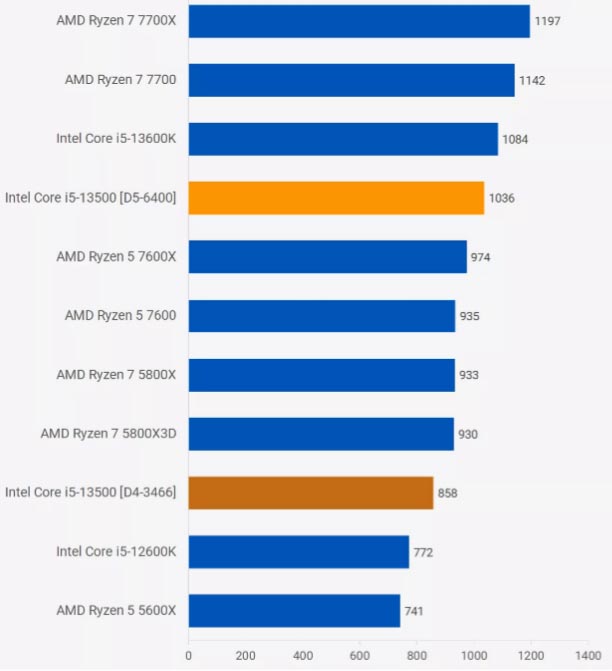

Adobe Premiere Pro 2023, Standart Media (Puget Systems Benchmark):

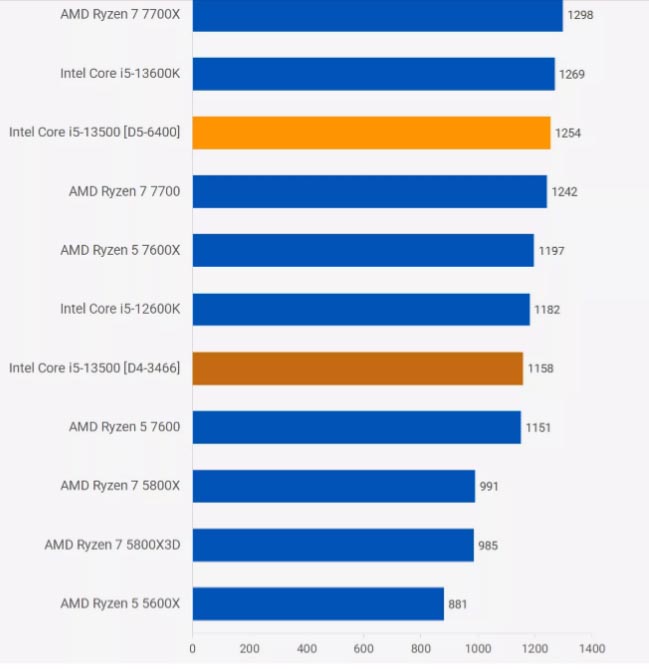

Adobe After Effects 2023, Overall Score (Puget Systems Benchmark):

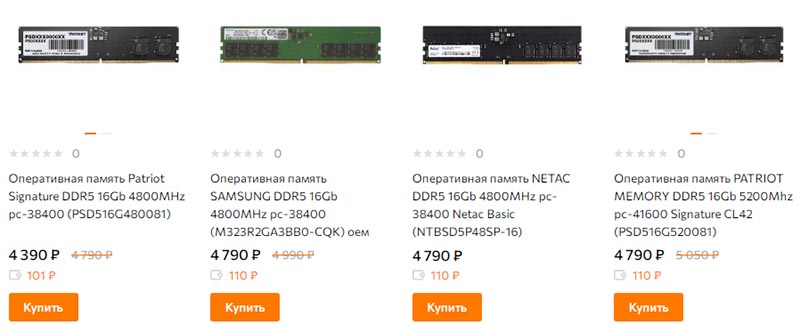

*На начало 2023 года, DDR5-4800 память уже не стоит в 2 раза дороже DDR4-3200 памяти, речь о 16ГБ модулях. Но при установке максимального объёма (например для After Effects), разница может набегать приличная (для 32ГБ модулей).
Но в перспективе, выбор DDR5 памяти, может позволить нарастить объём памяти до 192ГБ.

..............................
