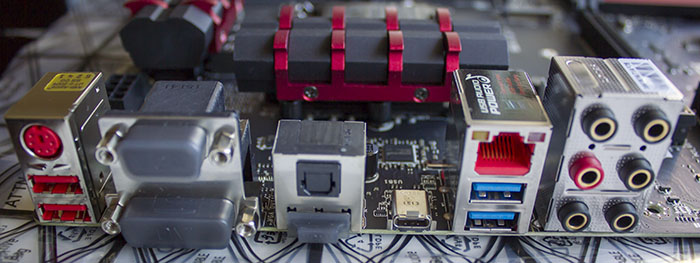

Подключаться корпус AgeStar 31UB2A18C будет к материнской плате MSI Z97A GAMING 6, которая имеет только один порт USB 3.1 Gen 2 Type-C построенный на контроллере ASMedia ASM1142. Этот двухпортовый контроллер подключен к чипсету Intel Z97 Express с использованием двух линий PCI Express 2.0.


MSI Z97A GAMING 6

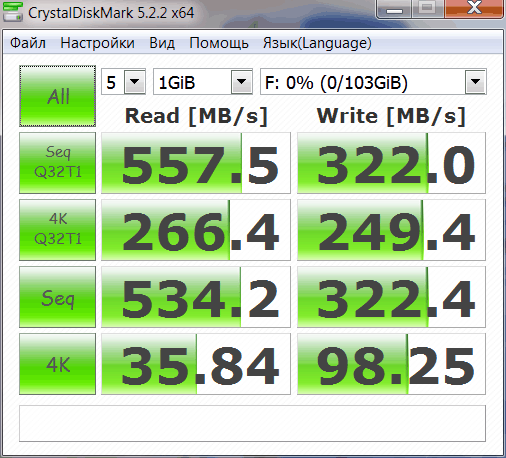

Подключаем для начала твердотельный диск Plextor M5 Pro (PX-128M5P) к внутреннему порту SATA 6Gb/s который обслуживается чипсетом Intel Z97 Express, чтобы замерить максимальную скорость чтения и записи данных. Используем утилиту CrystalDiskMark 5.2.2 x64:


AgeStar 31UB2A18C

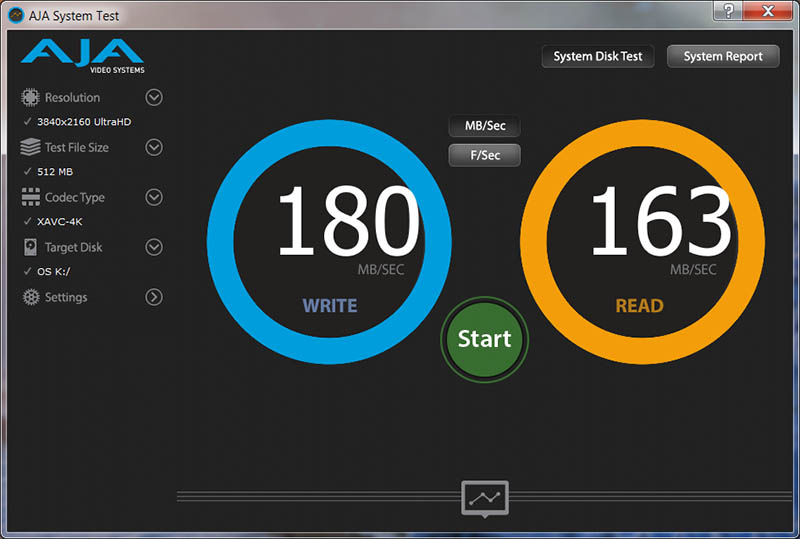

AJA System Performance Tester 2.1. Разрешение: 3840х2160 Ultra HD. Размер файла: 512 Мбайт. Кодек: XAVC-4K. Результат в Мб/с.


AgeStar 31UB2A18C

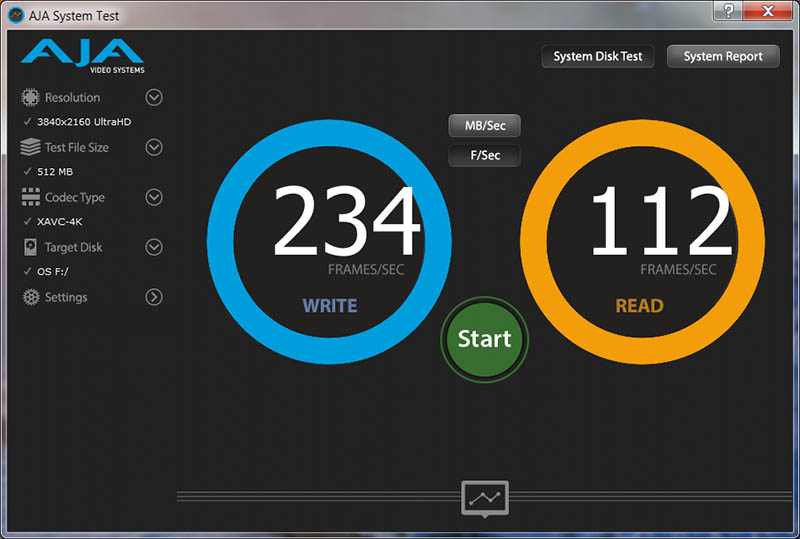

Результат: FPS (количество кадров в секунду).

AgeStar 31UB2A18C

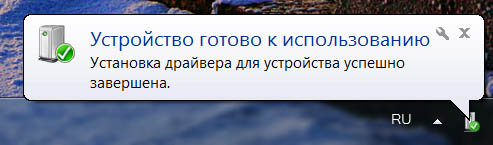

Теперь подключаем корпус AgeStar 31UB2A18C с установленным диском Plextor M5 Pro (PX-128M5P) к USB 3.0 порту, который обслуживается чипсетом Intel Z97 Express. Появится сообщение: Устройство готово к использованию. Установка драйвера для устройства успешно завершена.


AgeStar 31UB2A18C

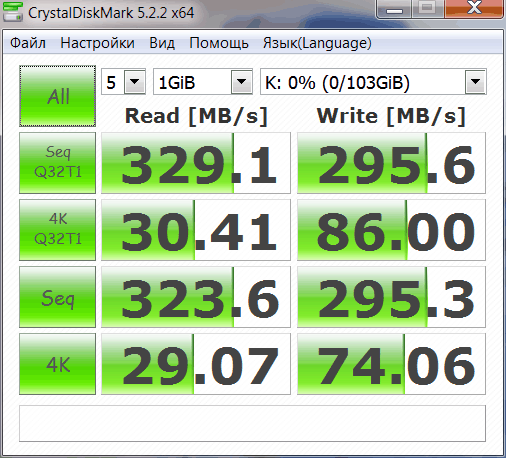

По данным утилиты CrystalDiskMark 5.2.2 x64 скорость последовательного чтения/записи порезалась с 557/322 Мб/с до 329/295 Мб/с. Вот тут нам и пригодился бы USB 3.1 Gen 2 Type-A который часто соседствует с Type-C портом.


AgeStar 31UB2A18C

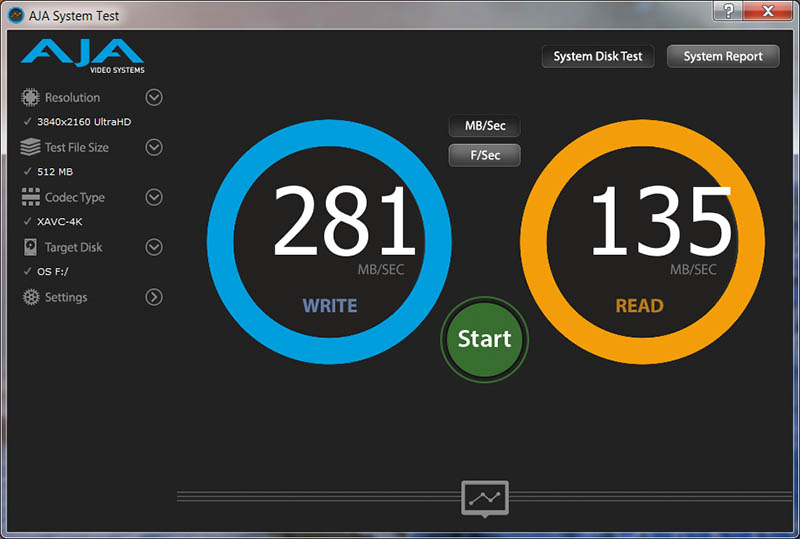

В тесте AJA System Performance Tester 2.1 последовательная скорость чтения почему-то оказалась выше, чем при прямом подключении диска Plextor M5 Pro (PX-128M5P). Так как там на средний результат повлияла минимальная скорость чтения: Write rate = 135 MB/second. Minimum rate = 39 MB/Sec. Maximum rate = 488 MB/Sec.


AgeStar 31UB2A18C

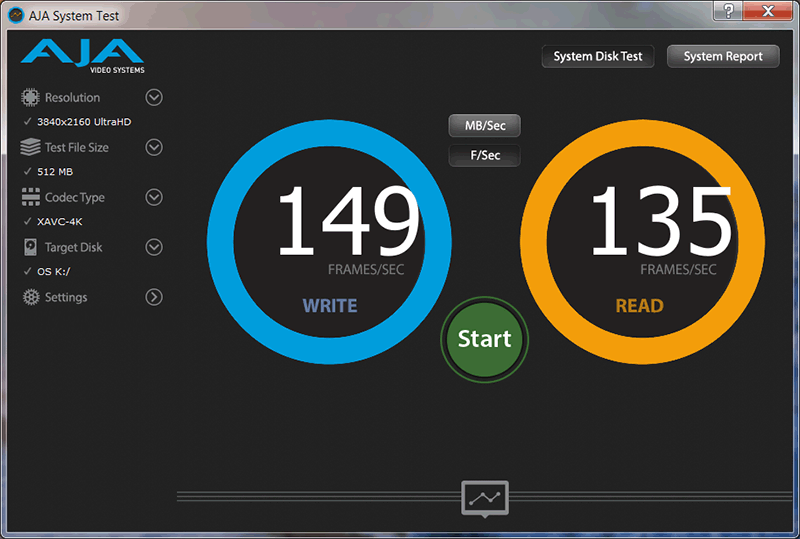

Количество FPS при чтении также больше: 135 против 112.

AgeStar 31UB2A18C

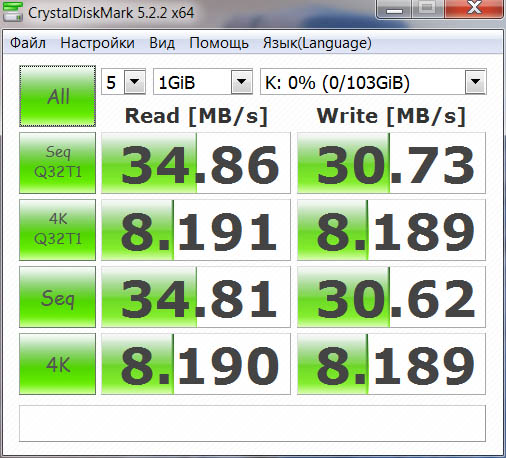

Если при подключении к USB 3.0 на утилите CrystalDiskMark 5.2.2 x64 получаем цифры чтения/записи: 34/30 Мб/с, значит порт работает в режиме USB 2.0.


AgeStar 31UB2A18C

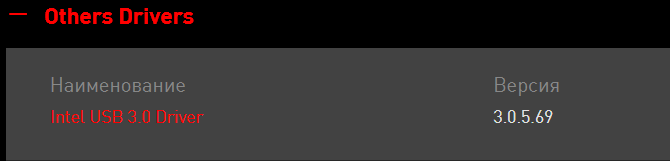

Идем на официальный сайт в раздел загрузки драйверов для материнской платы и качаем: Intel USB 3.0 Driver.


AgeStar 31UB2A18C

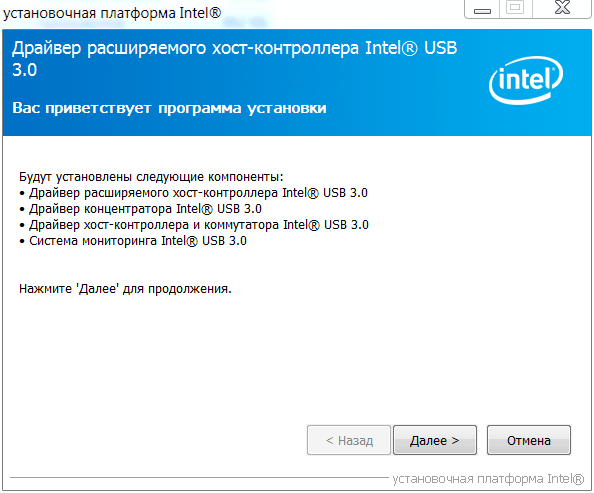

Извлекаем архив и в папке Intel USB 3.0 eXtensible Host Controller Driver, запускаем инсталлятор Setup.exe. В окне: Установочная платформа Intel, нажимаем на кнопку: Далее >


AgeStar 31UB2A18C

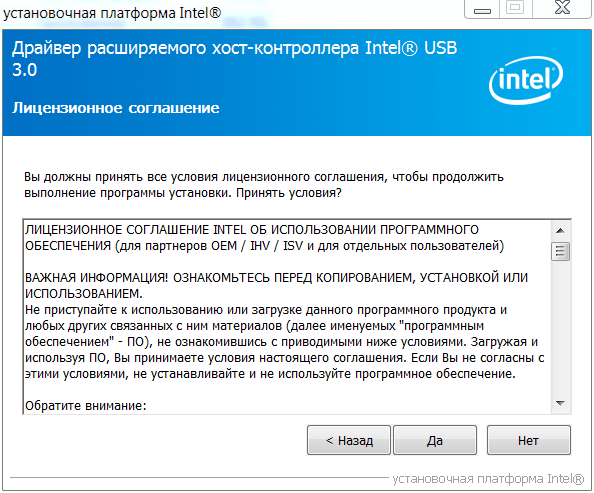

Принимаем лицензионное соглашение. Да.

AgeStar 31UB2A18C

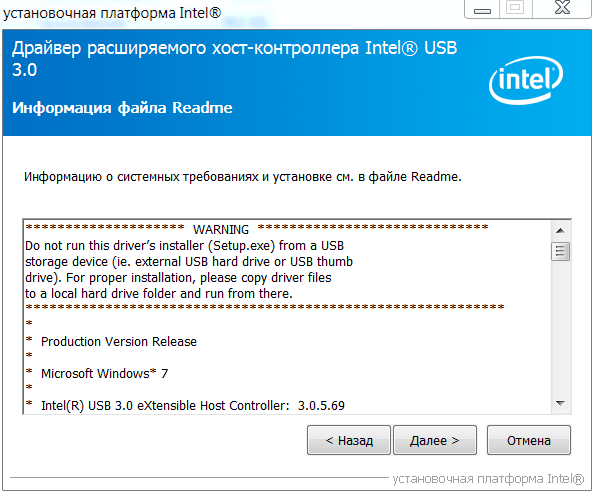

Далее >

AgeStar 31UB2A18C

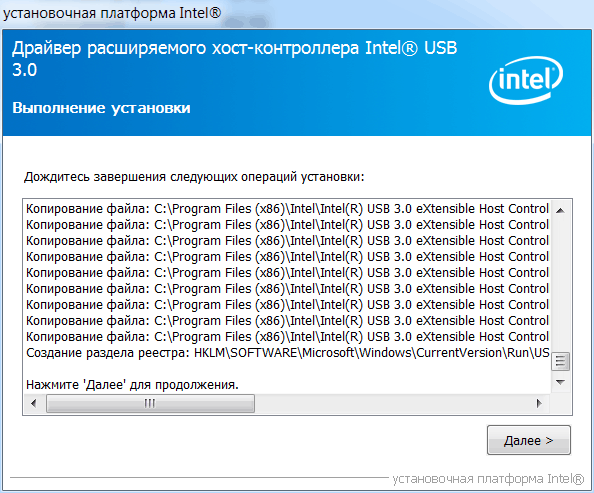

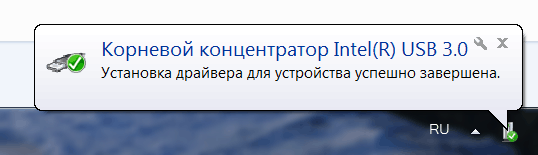

По мере установки драйвера, в трее в правом нижнем углу всплывет надпись: Корневой концентратор Intel USB 3.0. Установка драйвера для устройства успешно завершена.


AgeStar 31UB2A18C

Далее >

AgeStar 31UB2A18C

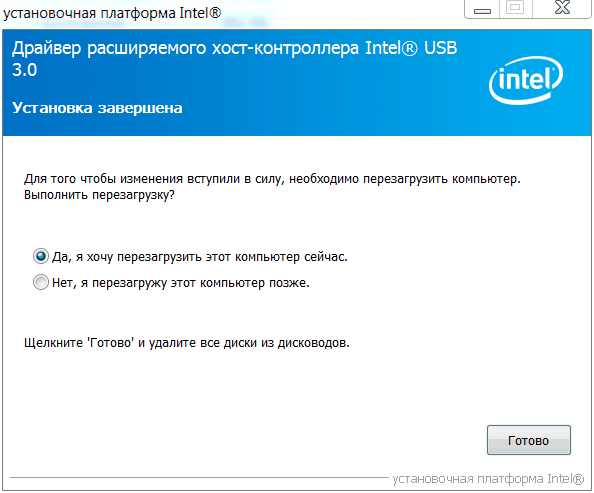

Нажимаем на кнопку: Готово, по окончании установки, и ПК автоматически перезагрузит систему.


AgeStar 31UB2A18C

Читаем далее про попытку потестить корпус на скорости USB 3.1 Gen 2 (10 Гбит/с).
